В данной статье приведена пошаговая инструкция по встраиваемым батутам для архитектурно-строительного проектирования, в рамках:
- создания комфортной городской среды;
- проекта благоустройства парков;
- проекта благоустройства дворов и дворовых территорий;

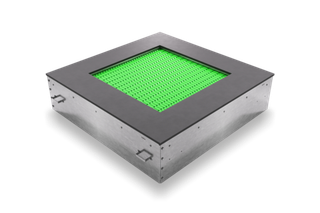

Батуты станут отличным дополнением любой игровой площадки под открытым небом.
ДЕТАЛЬНЫЕ ЧЕРТЕЖИ ПО ОБУСТРОЙСТВУ КАРКАСА ВХОДЯТ В КОМПЛЕКТАЦИЮ БАТУТА!
Продукция сертифицирована, мы гарантируем высочайший уровень и отвечаем за качество. Товары являются антивандальными и подходят для круглогодичного использования.

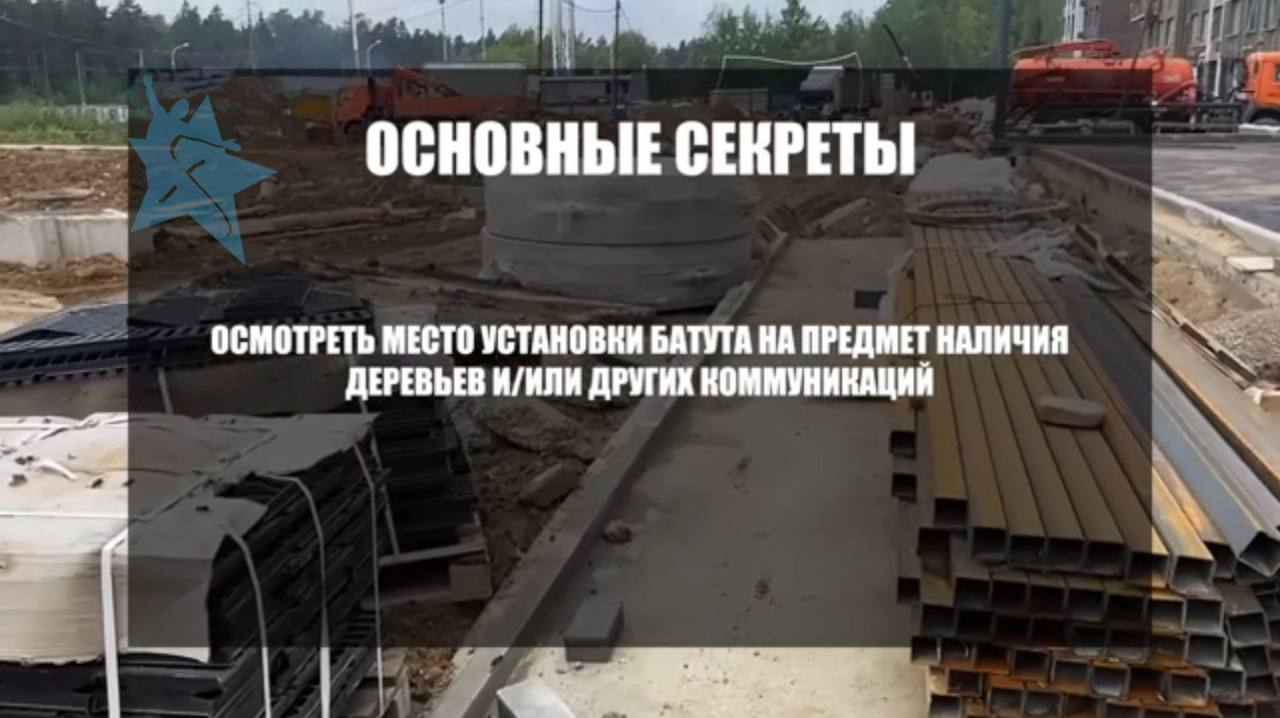

Прежде чем копать траншею или котлован для установки батута необходимо старшему работнику монтажной бригады осмотреть место, соответствует ли оно техническим требованиям для установки этого батута.
Для начала нужно выбрать место, где должно быть установлено прыжковое устройство. Каждое прыжковое устройство имеет соответствующую зону приземления (см.рис.1), то есть расстояние на которое может попасть пользователь после падения с оборудования и в этой зоне запрещено располагать другое оборудование на игровой площадке.
Перепад рельефа не должен превышать 2%

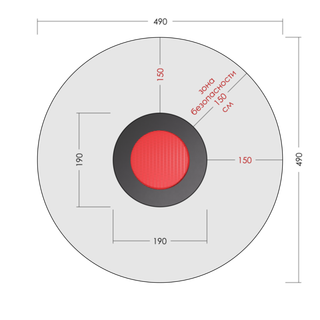

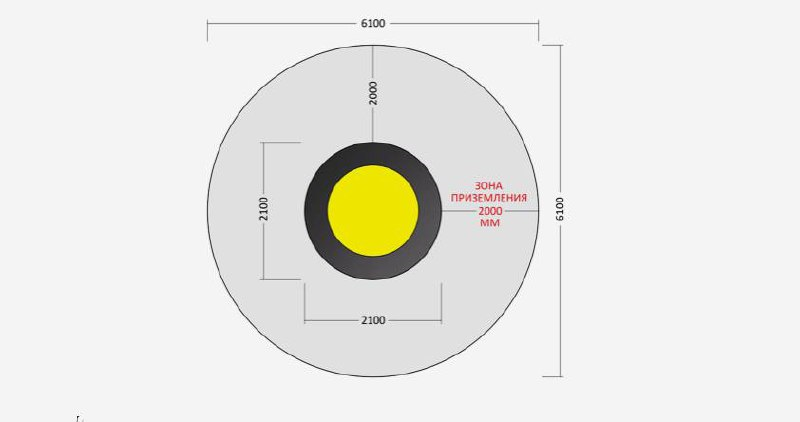

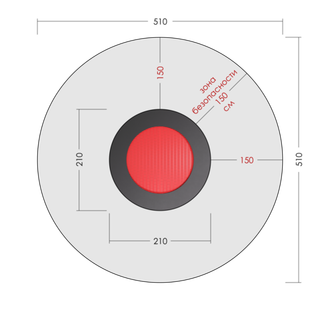

Рис.1. Зона приземления прыжкового устройства
ТРЕБОВАНИЯ К УСТАНОВКЕ
- Наличие рядом крупных деревьев (так как выкапывается котлован глубиной около 60 см); В таком случае можно попасть на корни деревьев, корни придется рубить, дерево засохнет;

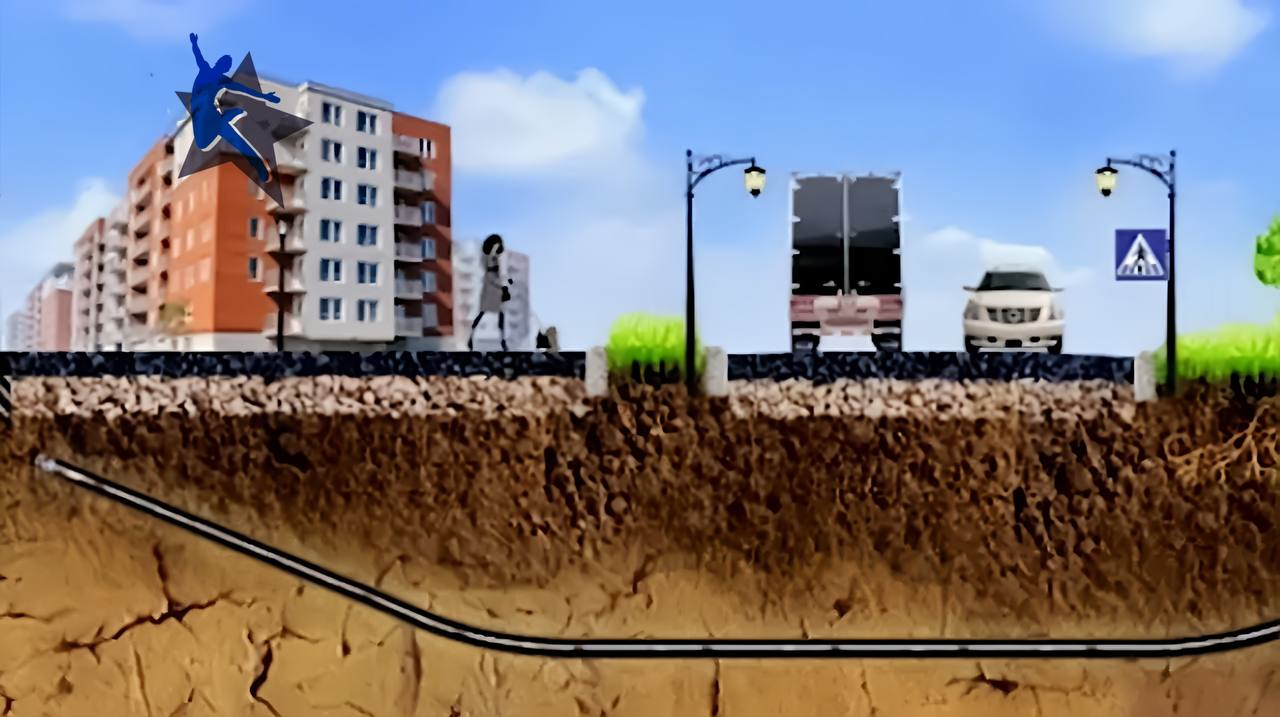

- Так же можно попасть на коммуникации, которые залегают, под местом предполагаемой установки.
КАК ВЫЯВИТЬ КОММУНИКАЦИИ
- Осмотреть территорию на опознавание таблички (кабели могут быть как силовые, так и телефонные);
- Обратить внимание на наличие столбов освещения вблизи от зоны установки.

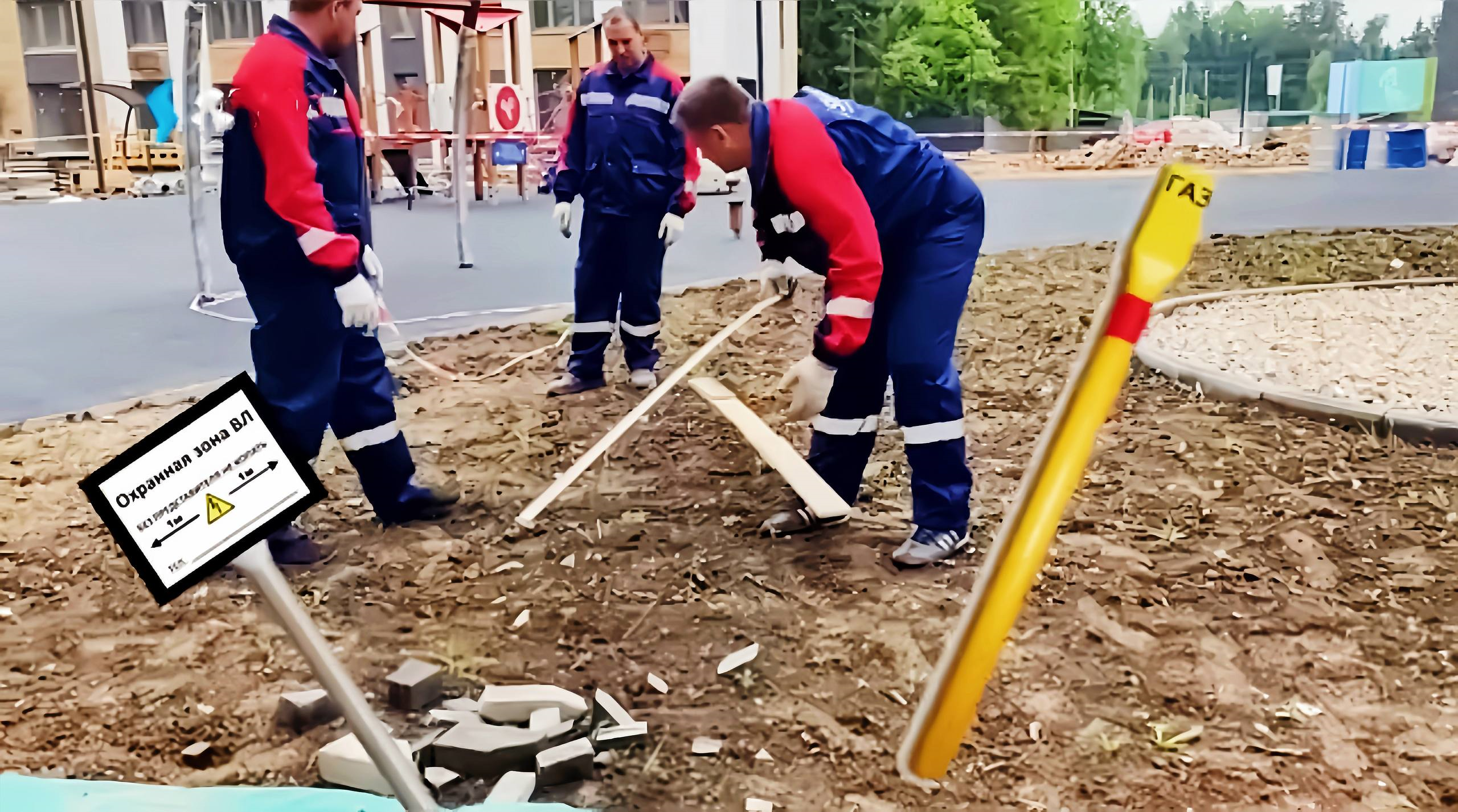

ОСМОТРЕТЬ МЕСТНОСТЬ
- предупреждающие таблички
- столбы освещения
- кирпичная кладка
- сигнальная лента
Как правило столбы соединяются подземными коммуникациями между собой. При установке можно упереться в кирпичную кладку, возможно эта кладка защищает коммуникацию. Так же можно попасть на сигнальную ленту " осторожно не копать/высокое напряжение"!
ПРЕЖДЕ ЧЕМ КОПАТЬ ЯМУ - НУЖНО ОЦЕНИТЬ ВСЕ РИСКИ
Можно запросить схему закладки коммуникаций у организации, которая осуществляет технический контроль и техническое обслуживание того или много парка/площадки.

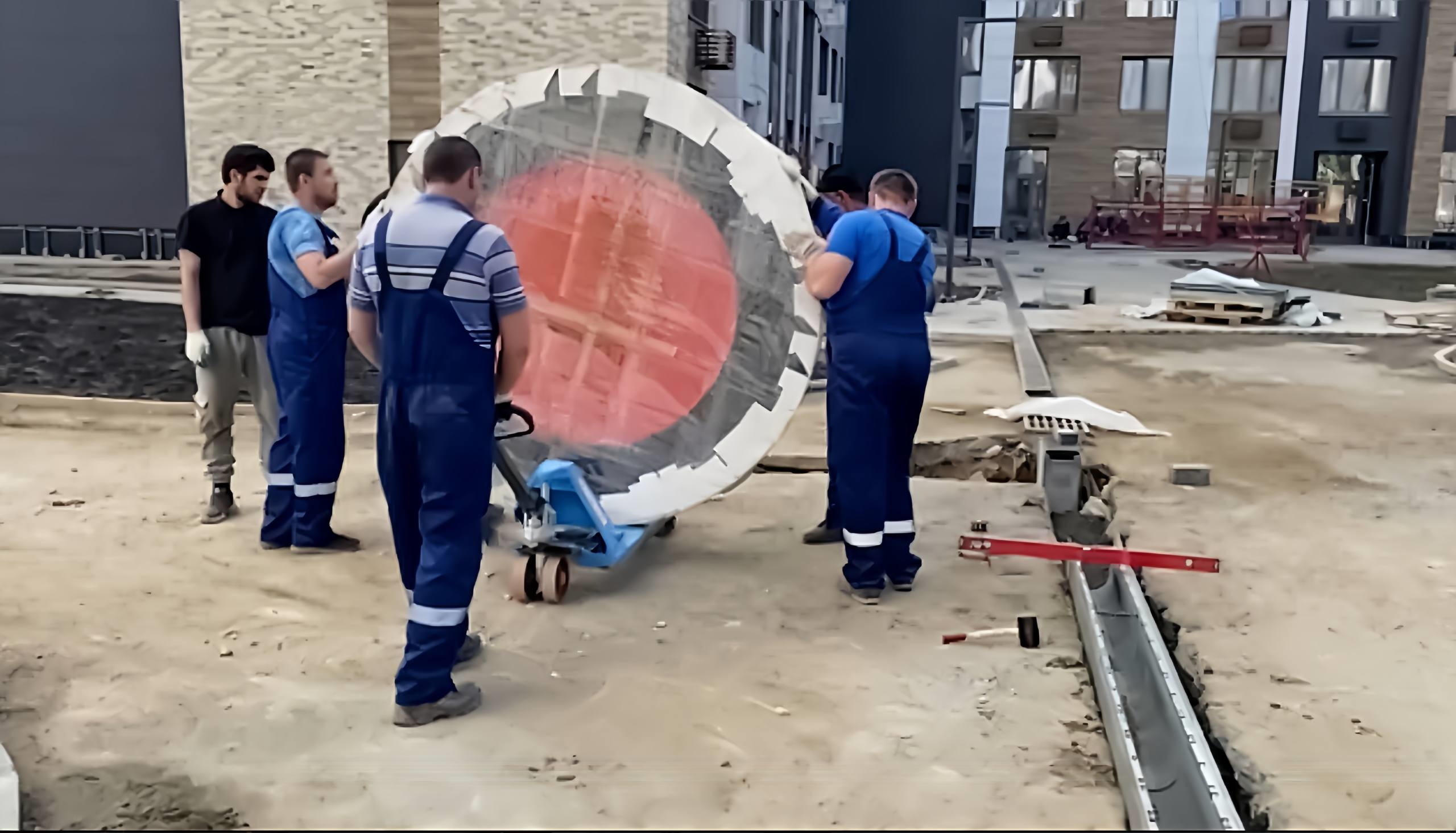

ПОСЛЕ ТОГО, КАК БАТУТ ДОСТАВЛЕН В ПАРК, РЕКОМЕНДУЕМ переносить не за ручки, которые прикреплены к батуту, а продеть стропы - крупная верёвка/буксировочный трос.
Как правило, на все батуты прикреплены 4 ручки - скобы, поэтому понадобится, минимум 4 троса от 1,5 метра для удобной транспортации.

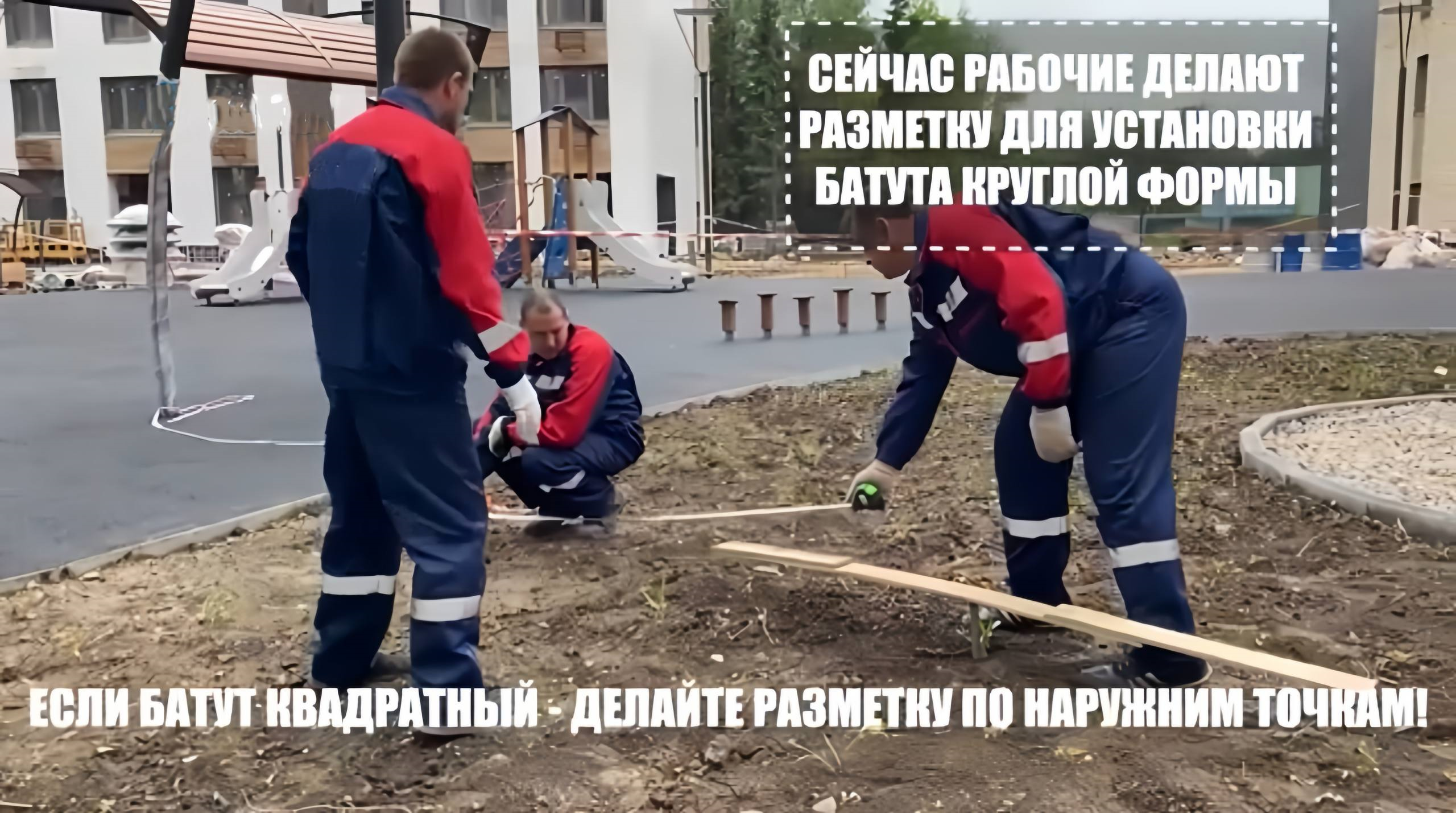

ПРЕЖДЕ ЧЕМ НАЧАТЬ ВЫЕМКУ ГРУНТА ПОД БАТУТ - необходимо сделать разметку под батут.

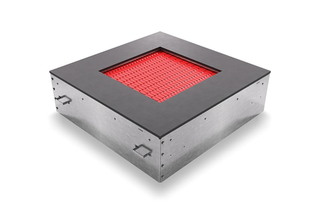

Если батут квадратной формы необходимо сделать размер по наружным точкам, то есть по ручкам и прибавить по 10 см с каждой стороны.
Необходимые материалы и инструменты:
- тротуарная плитка (толщиной 60 мм)
- песок (гравий)
- рулетка
- лопаты штыковая и совковая
- лом, топор
- уровень пузырьковый
Котлован должен быть на 20 см шире выступающей точки батута - это необходимо для того, чтобы вы опустили батут вместе с ручками и их не пришлось демонтировать.

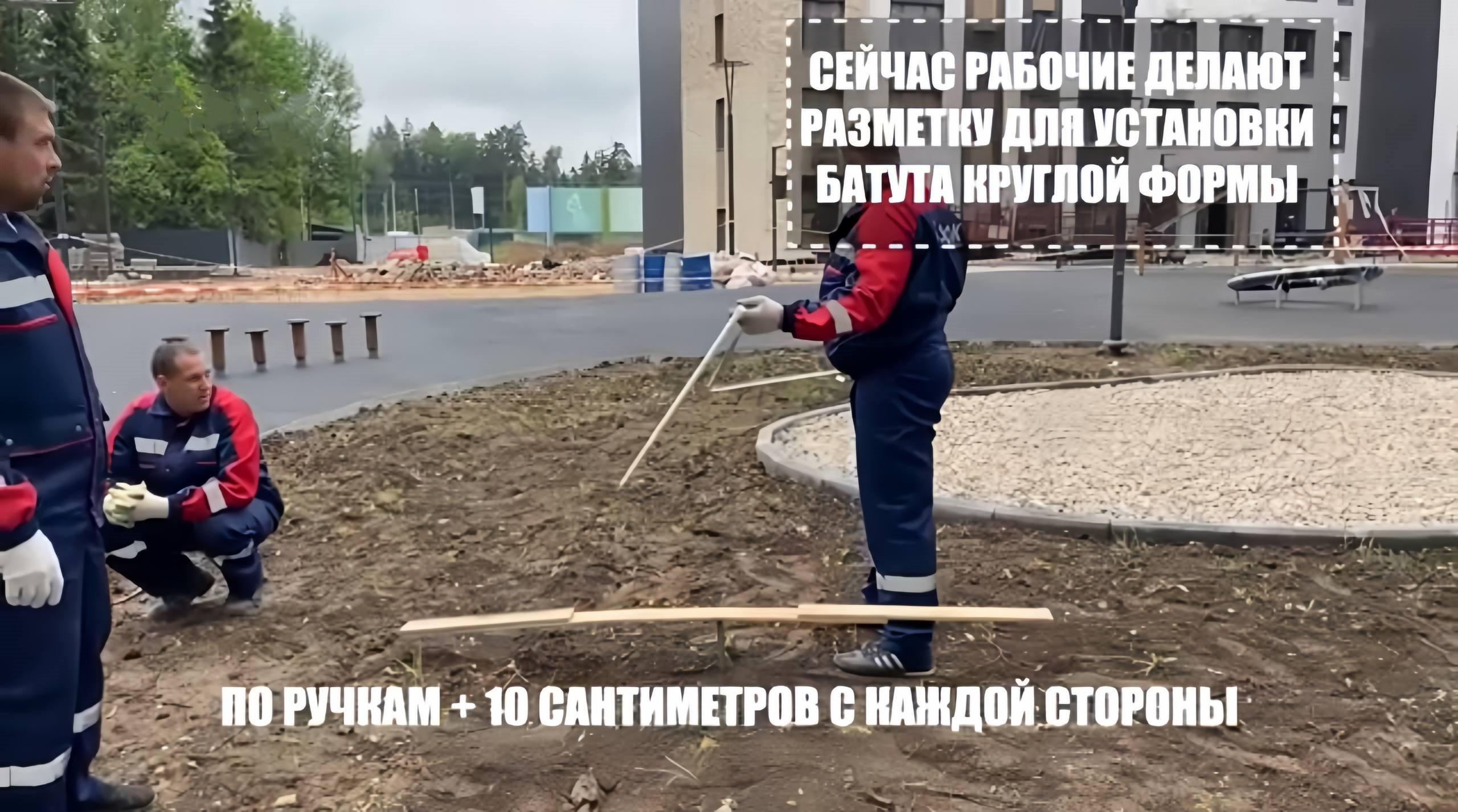

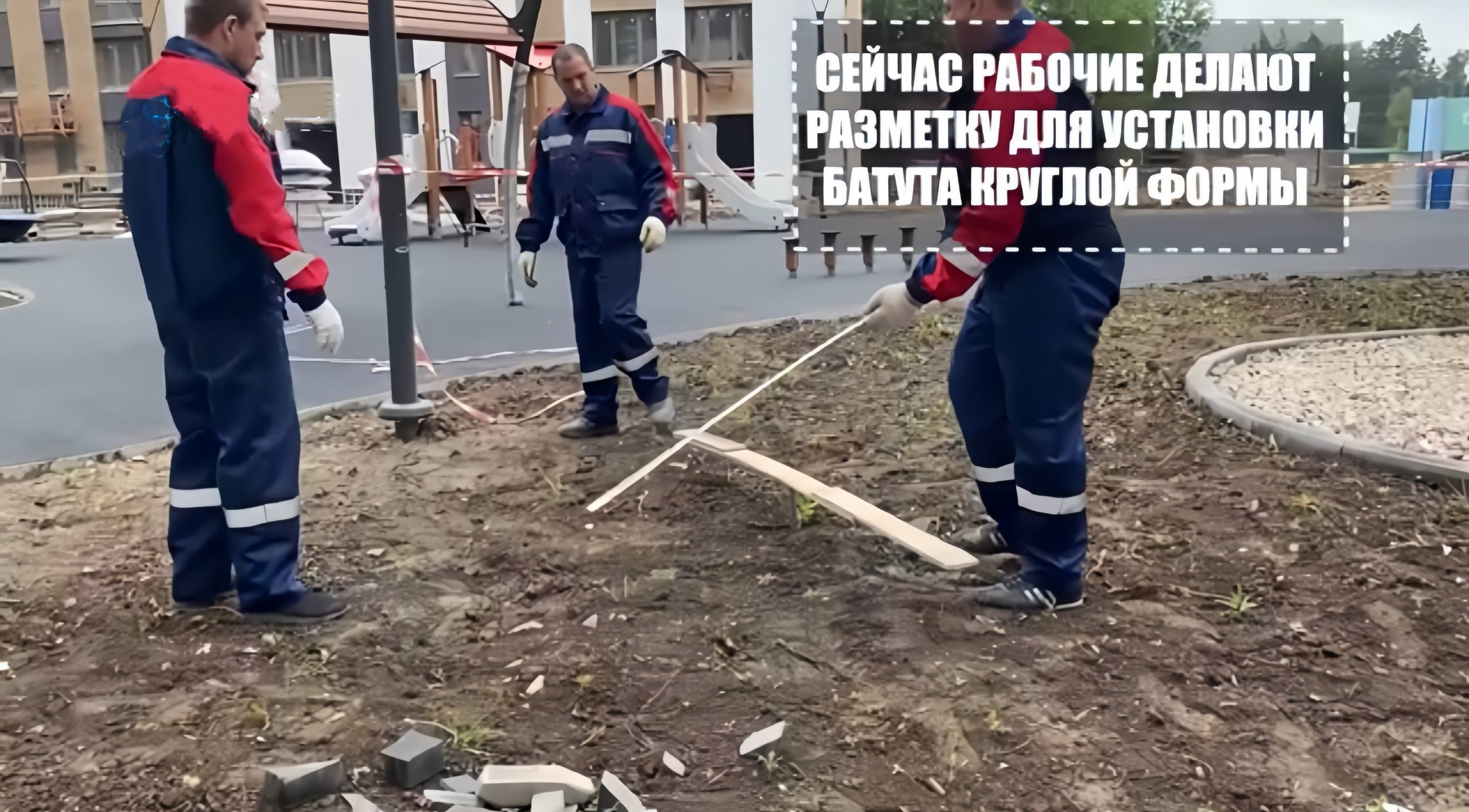

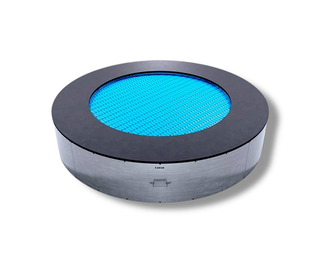

Если батут круглой формы, так же измеряем диаметр по выступающим ручкам.
Чтобы разметить котлован прямоугольной формы, нужно запастись хотя бы четырьмя колышками или арматурами.
- Забив 4 колышка по разметке - измерьте диагональ, чтоб не получилось трапеции вместо квадрата или прямоугольника. Это нужно обязательно сделать, иначе можно копать до бесконечности.
- Если батут круглый - промерять, чтоб разметка соответствовала окружности батута, чтобы не получилось овальной разметки.
- После того, как сделали разметку и поднесли батут к месту установки, необходимо определить, куда вы будете складировать грунт. В общей сложности - это может быть 1м³ или больше.
Если Заказчик планирует оставить грунт на месте, обязательно проверьте нет там недавно посаженного газона или уже сложенной дорожки брусчатки. Чтобы не повредить её. необходимо использовать старый баннер или другой кусок ткани.
После выбора подходящего места для прыжкового устройства необходимо выкопать котлован с размерами (сторона прыжкового устройства + 400 мм), глубиной не менее 500 мм, согласно разметке, на глубину превышающую батута.
Затем выложите из плитки фундамент по периметру прыжкового устройства, который создаст монтажную поверхность на глубине 422 мм (см. рис. 2).
Центральная часть котлована должна быть углублена, выложена плиткой и засыпана песком (гравием) слоем 100 мм. Установите прыжковое устройство на фундамент.

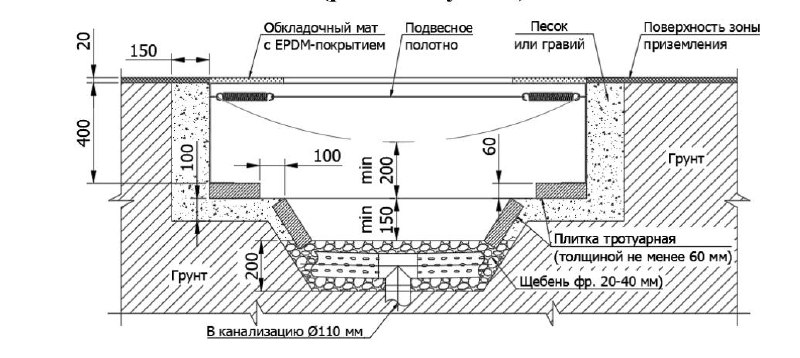

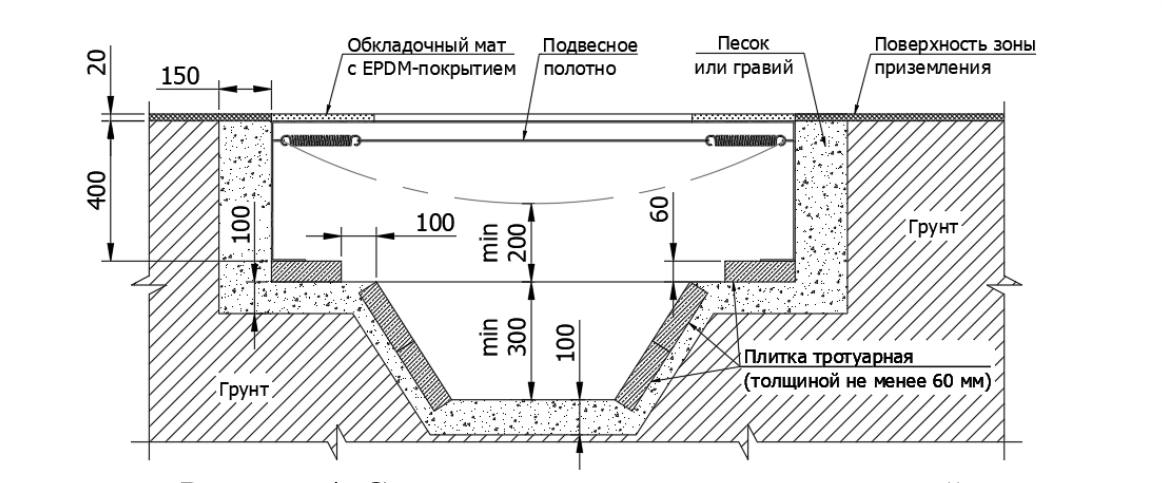

Рис. 2. Схема установки прыжкового устройства (рекомендуемая)
Засыпьте пространство между корпусом прыжкового устройства и стенкой котлована песком (гравием) послойно с трамбованием. Для обеспечения дренажа внутри прыжкового устройства (см.рис.3).
Рис.3. Схема установки прыжкового устройства с дренажём (рекомендуемая)
Примечание! Вместо блоков можно использовать брусчатку с незначительными повреждениями (поребрик, не целиковые половинки, либо четвертинки, которые могут укладываться как фундамент)
На котлован, соответственно, увеличиваем толщину поребрика.
- Выставляем для квадратного батута 4 угла по высоте с помощью лазерного уровня

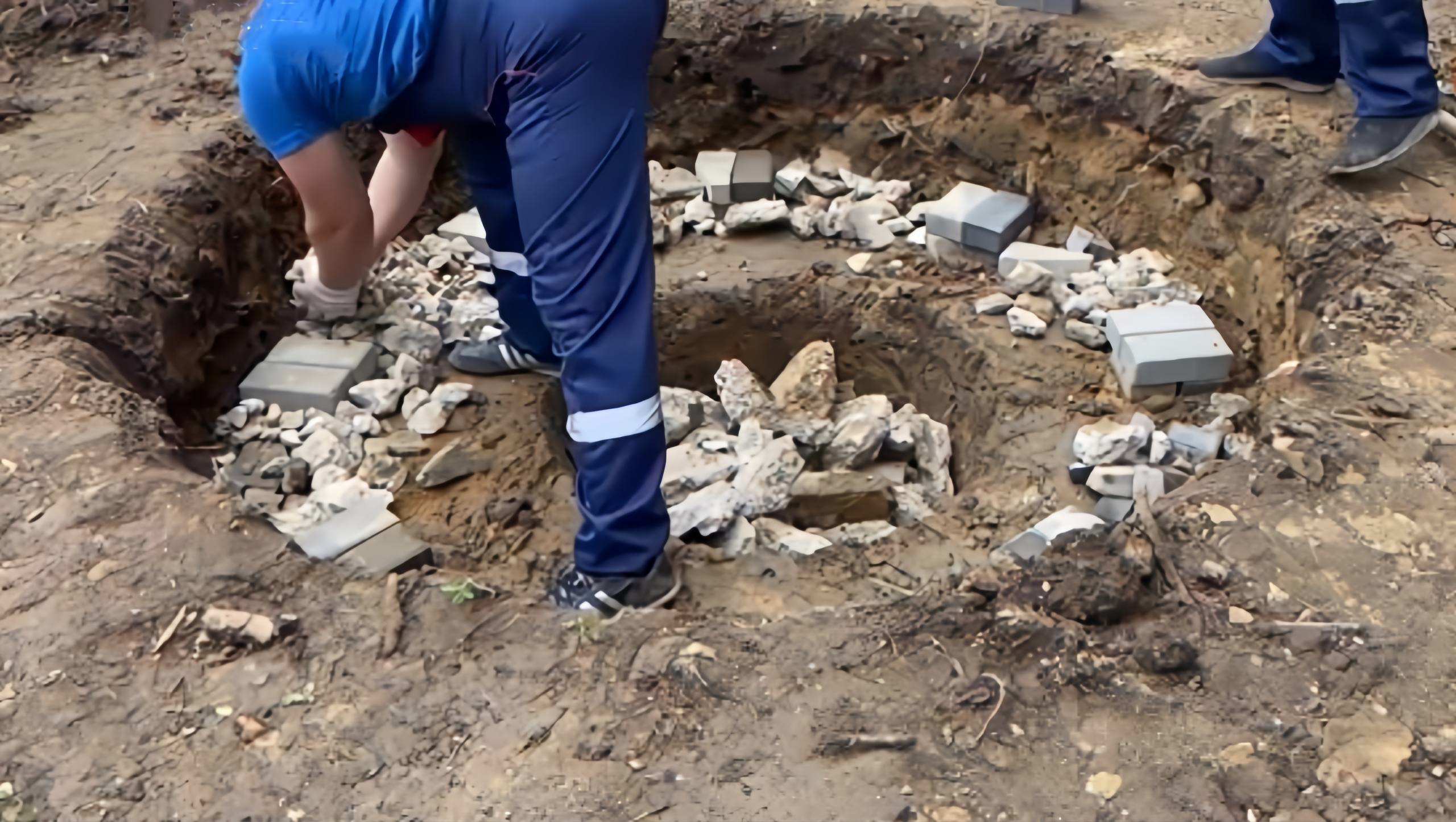

- Через каждые 30-40 см выкладываем столбиками под опорой основание батута
- Измерить лазером уровнем высоту опор
- Прибавить высоту батута
- Проверить, не получилось ли изделие после установки ниже нулевой точки, которую вам указали выше

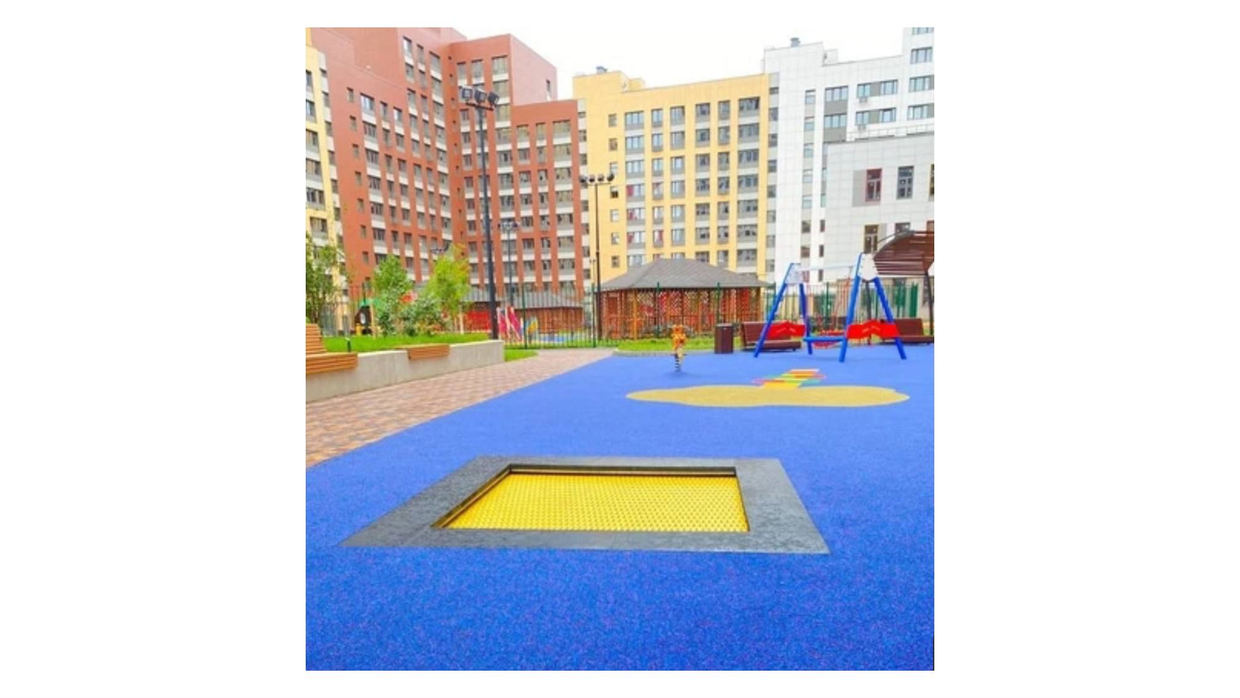

Примечание! После вашего монтажа, возможно придет другая бригада, которая будет устанавливать брусчатку вокруг батута, либо укладывать резиновую плитку, сажать траву в виде газона и нужно понимать насколько батут будет находится вровень с землей со всеми этими элементами, чтобы он был не выше и не ниже.
- По необходимости, регулируйте бетонные столбики вниз, либо их наращивайте
- После того, как вы выставили опору кладете батут в яму с помощью тросов

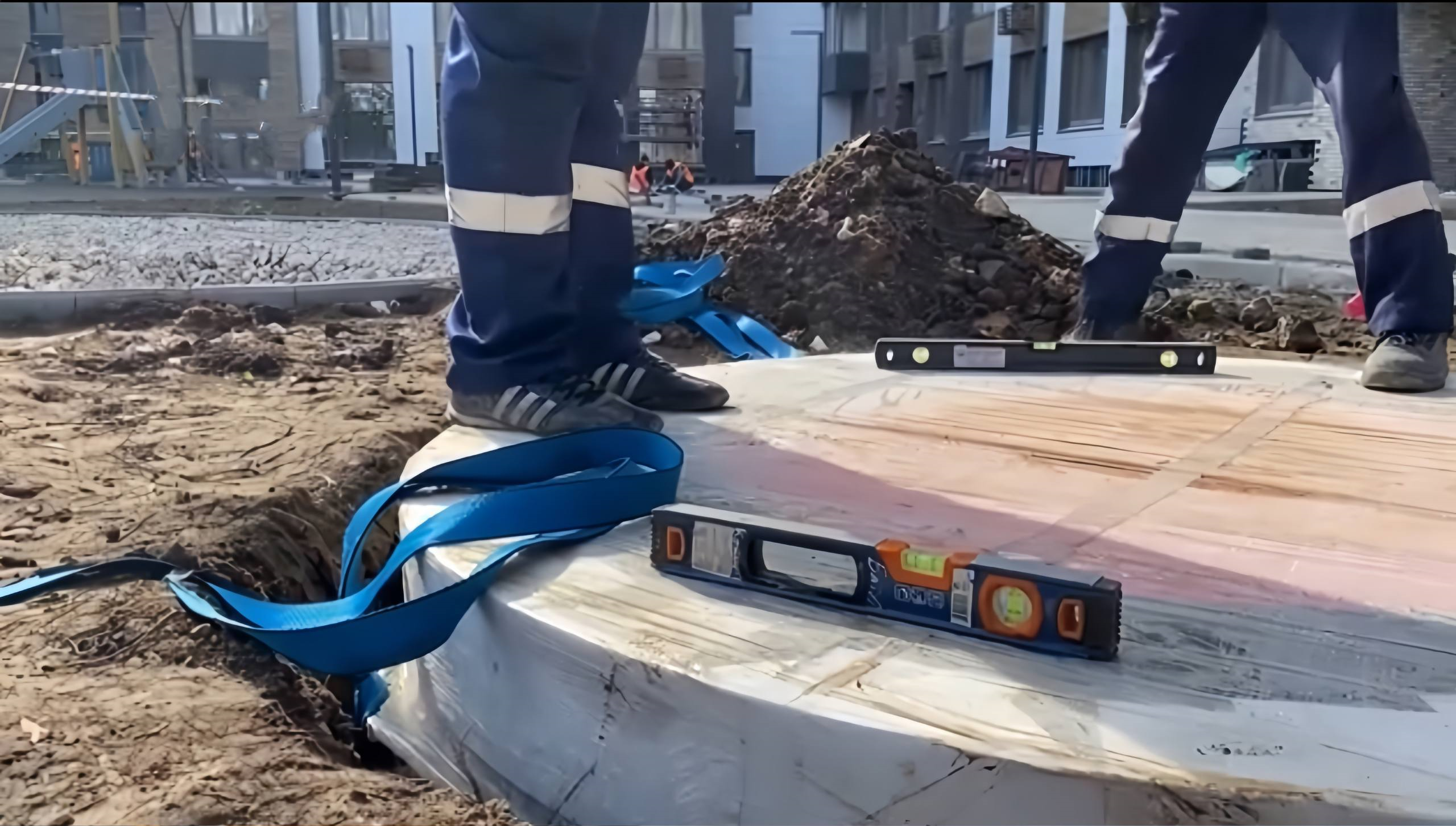

- Когда вы опустите батут, проверяйте лазерным уровнем высоту всех углов
Примечание! Допускается перепад 1-2 мм. после того, как вы положили батут, проверили углы, выставили все по высоте в ноль и все совпадает, встаньте на батут, походите по нему. чтобы понять нет ли эффекта "коромысла" - возможно какой-то угол лёг не полностью на бетонное основание.
- После того, как батут лёг идеально, извлеките его из траншеи, начинайте копать дренажную яму посередине котлована.
- Дренажная яма копается в 2-3 штыка лопаты. Она делается в виде усеченного конуса по центру котлована и высыпается крупная фракция щебня (размер с апельсин) туда будут стекать талые воды, воды от дождя.
- После проведения этих работ ставите батут в яму еще раз и проверяете высоты.

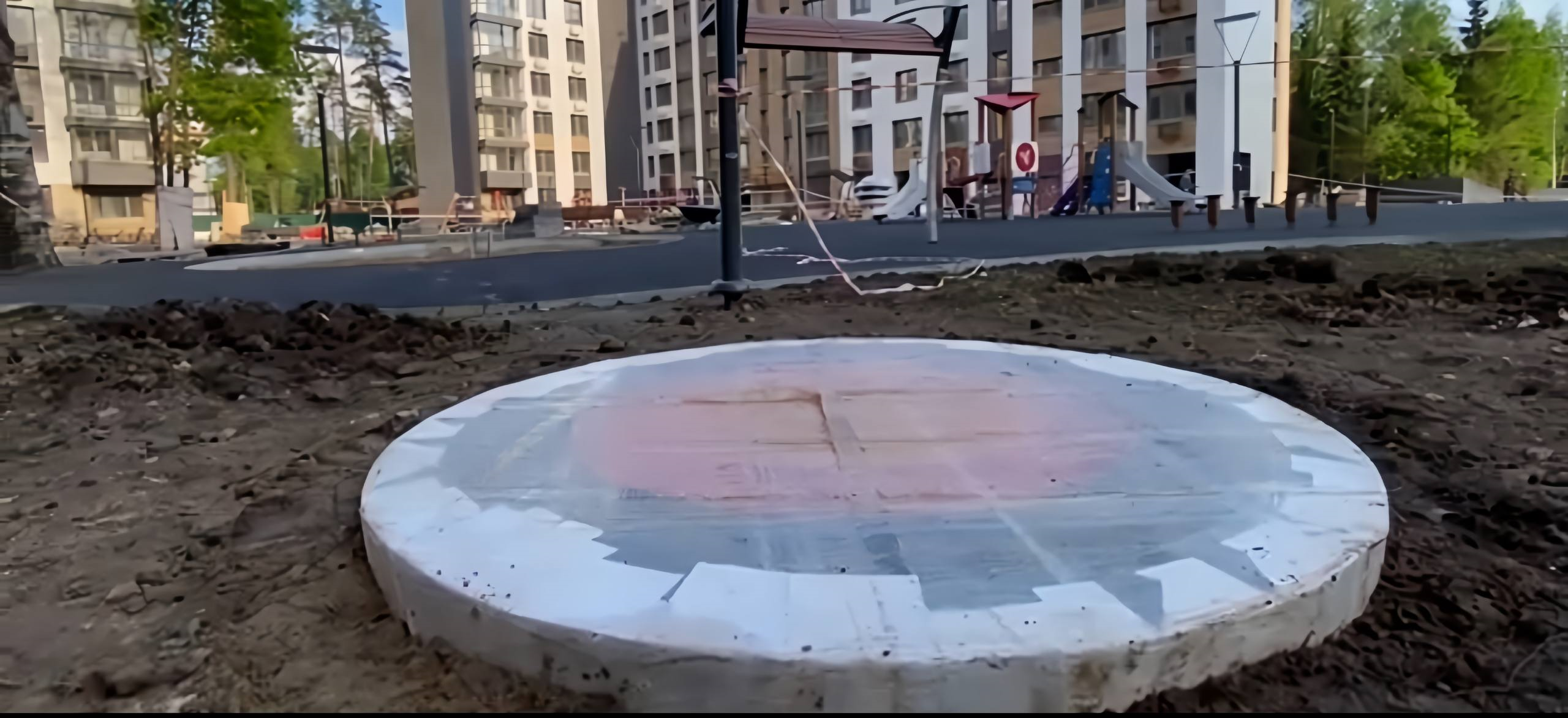

- Если все идеально - берем мелкую фракцию щебня размером в шарик настольного тенниса и по периметру засыпаем батут.
- Присыпаем слой в 10-15 см и берем черенок лопаты или другой брусок и утрамбовываем до самого верха.
- Не рекомендуется эту поверхность присыпать щебнем. потому что в будущем может потребоваться озеленение
Примечание! После того, как батут полностью установлен, не удаляем защитную пленку, которая была нанесена на крышке батута. Только перед открытием парка/площадки.
Примечание! Если грунт, на котором вы хотите установить прыжковое устройство плотный, то стенки котлована можно выполнить вертикальными. В случае песчаных или насыпных грунтов стенки котлована должны быть выполнены с крутизной откосов (по месту), что защищает котлован от оползней.

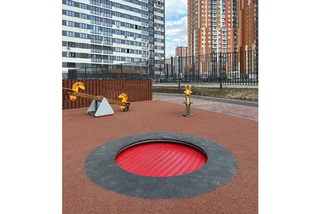

Примечание! После монтажа прыжкового устройства необходимо оборудовать ударопоглащающее покрытие в соответствии с Разделом 10 «Рекомендуемый тип покрытия», по всей зоне приземления.
