В данной статье приведен детальный пример встройки комплекта уличного встраиваемого батута "ЗВЕЗДА" на земельном участке
Вы можете самостоятельно подготовить углубление и произвести обустройство брусовой обвязки на вашей даче или приусадебном участке, а комплект из батутной сетки, матиков и пружин приобрести в компании «Звезда».
ДЕТАЛЬНЫЕ ЧЕРТЕЖИ ПО ОБУСТРОЙСТВУ БРУСОВОГО КАРКАСА ВХОДЯТ В КОМПЛЕКТАЦИЮ БАТУТА!
Преимущества батута «Звезда» встроенного в землю или полы:
- Не требуется ограждение, которое может загромождать общий вид участка.
- За счет отсутствия высоты каркаса относительно земли - риск падения с высоты на землю минимален.
- Нет риска опрокидывания батута от шквального ветра.
- Не нужно постоянно переставлять батут для стрижки газона под ним.
- Не нужно к зиме демонтировать металлические конструкции.
- Не нужно никуда взбираться - один шаг и вы уже на батуте! - Это очень удобно!!!
- По периметру широкие и толстые страховочные маты.
- Профессиональные пружины и плетёная сетка олимпийского размера - это и есть самый настоящий батут!
ДЛЯ ТОГО, ЧТО БЫ РЕАЛИЗОВАТЬ ПРЕИМУЩЕСТВА ВСТРАИВАЕМОГО В ЗЕМЛЮ БАТУТА НА ВАШЕЙ ДАЧЕ ИЛИ ПРИУСАДЕБНОМ УЧАСТКЕ НЕОБХОДИМО ВЫПОЛНИТЬ СЛЕДУЮЩИЕ ДЕЙСТВИЯ:
ВЫДЕЛИТЬ И ПОДГОТОВИТЬ МЕСТО ДЛЯ БАТУТА. При этом желательно руководствоваться тем, что батуту нужно быть на виду, не стоит его прятать далеко из вида окон дома - происходящее на батуте всегда должно быть под контролем взрослых!
РАЗМЕТИТЬ ПЛАНИРУЕМОЕ УГЛУБЛЕНИЕ И УДАЛИТЬ ГАЗОН. Срезанный пластами газон под отведение дренажа необходимо временно отложить в сторону, затем его можно повторно использовать, вновь положив на свежевскопанную траншею отведения дренажа.

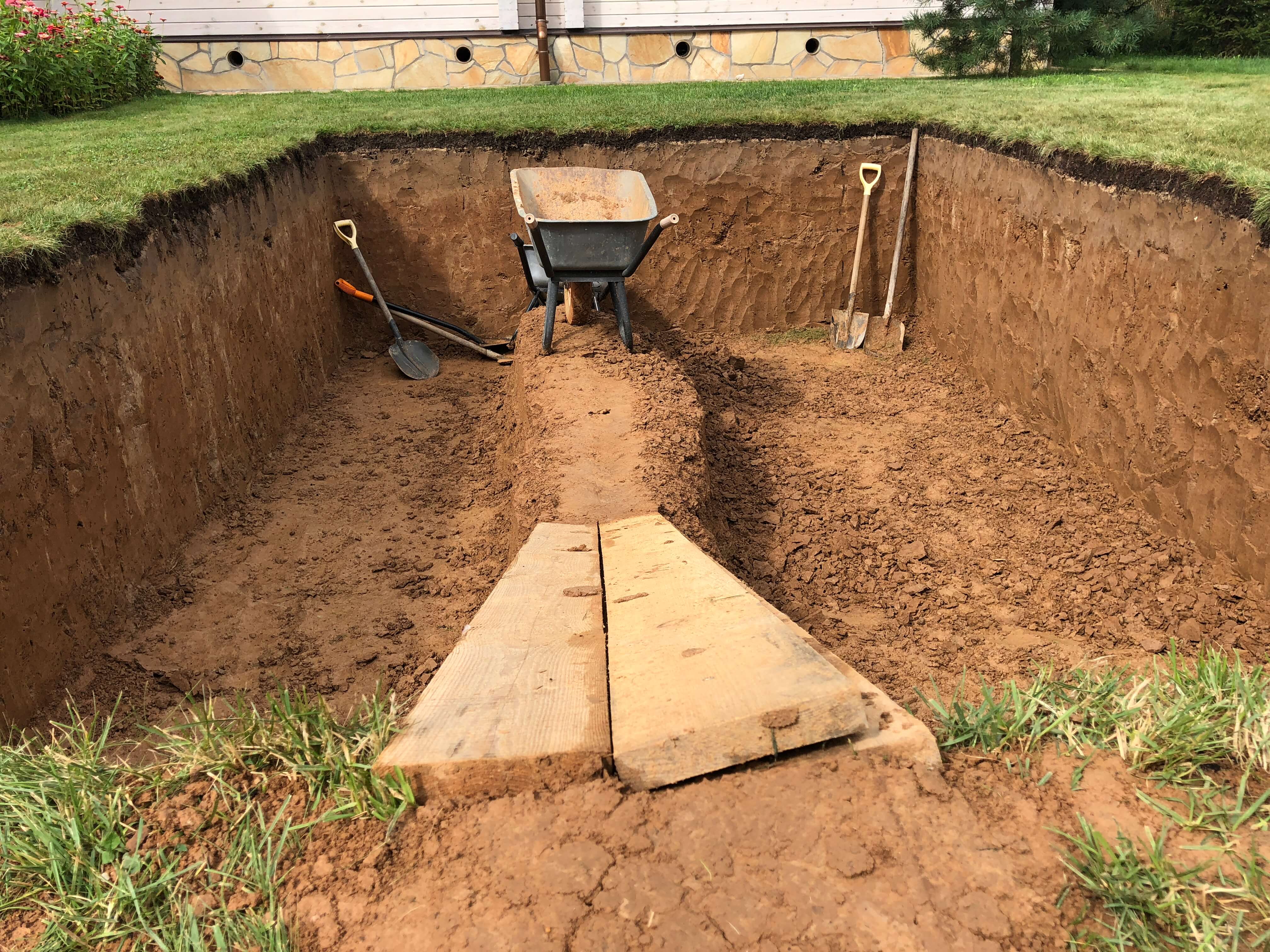

ПРОИЗВЕСТИ ВЫЕМКУ ГРУНТА. Извлеченный грунт не понадобится в дальнейшем, поэтому необходимо обеспечить перемещение грунта в другое место.

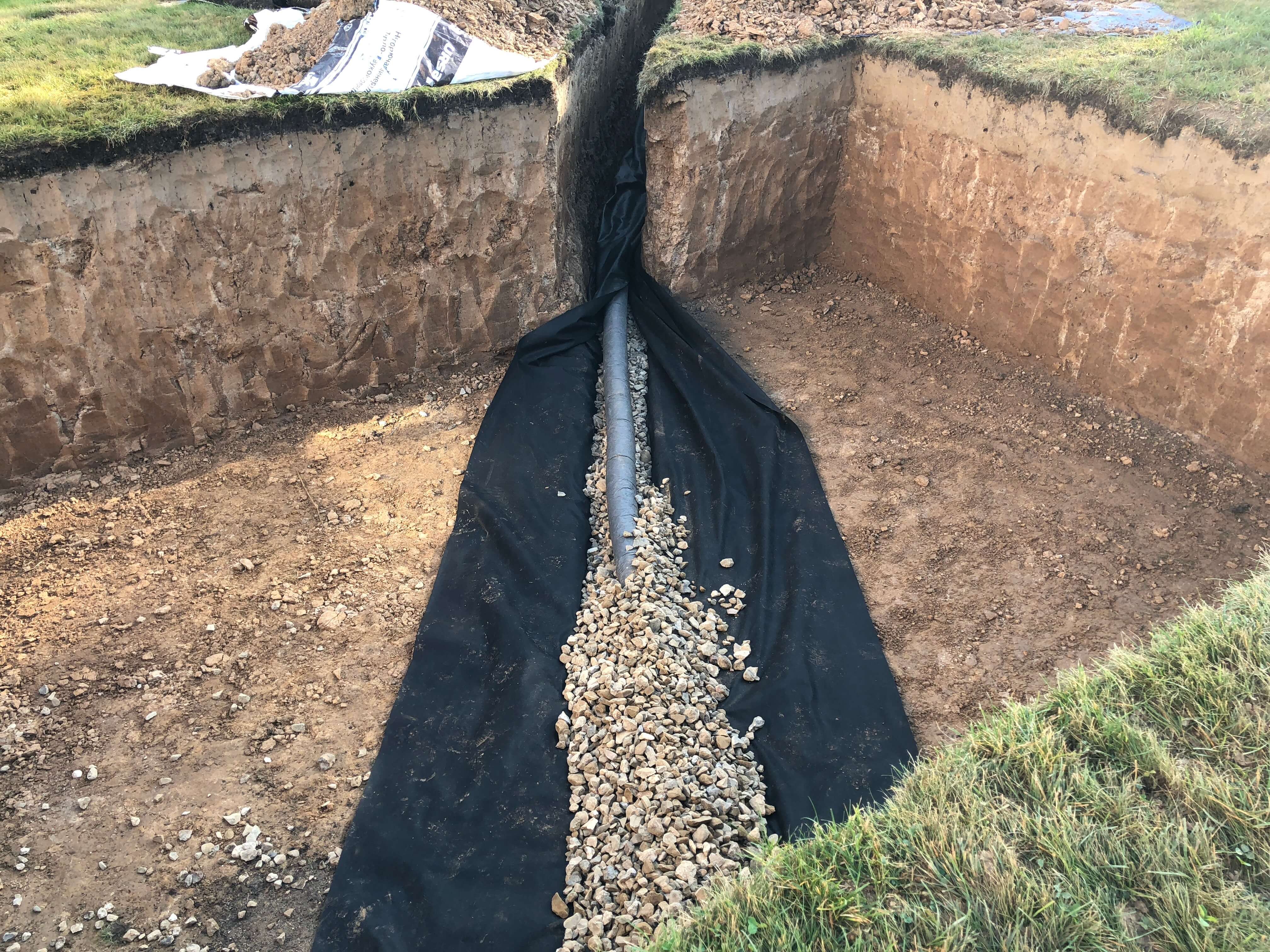

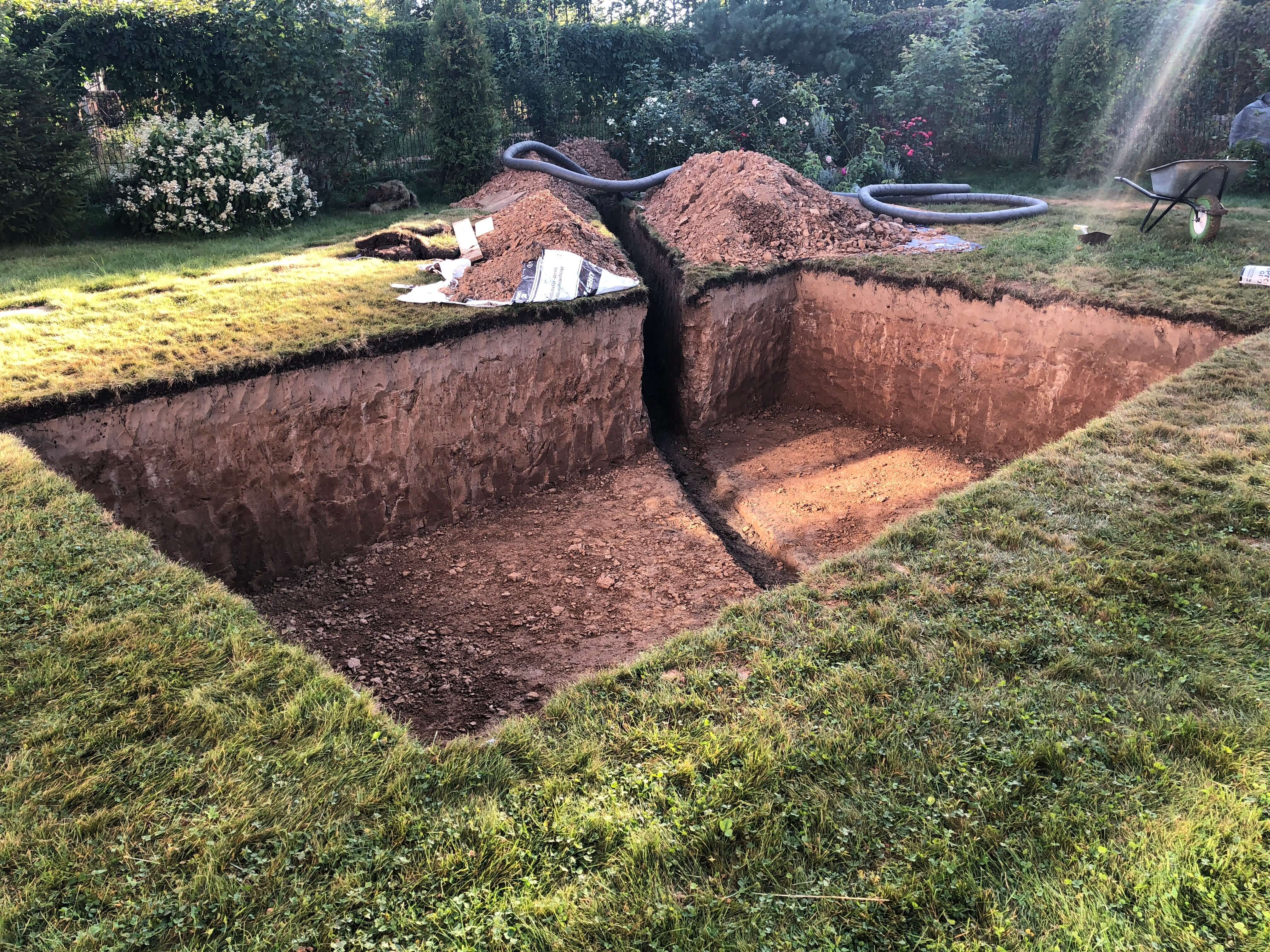

ВЫКОПАТЬ ДРЕНАЖНУЮ КАНАВУ ДЛЯ ОТВЕДЕНИЯ ДОЖДЕВЫХ И ГРУНТОВЫХ ВОД. Желательно, что бы канава прошла посередине углубления, ниже всего углубления. Укладку дренажной трубы необходимо производить по всем правилам земляных работ (оборачивание трубы гео-текстильной тканью с щебнем).
В случае отсутствия технической возможности отвести дренаж с помощью трубы, можно предусмотреть дренажный насос, который должен работать в автоматическом режиме (для этого необходимо подвести электропитание).

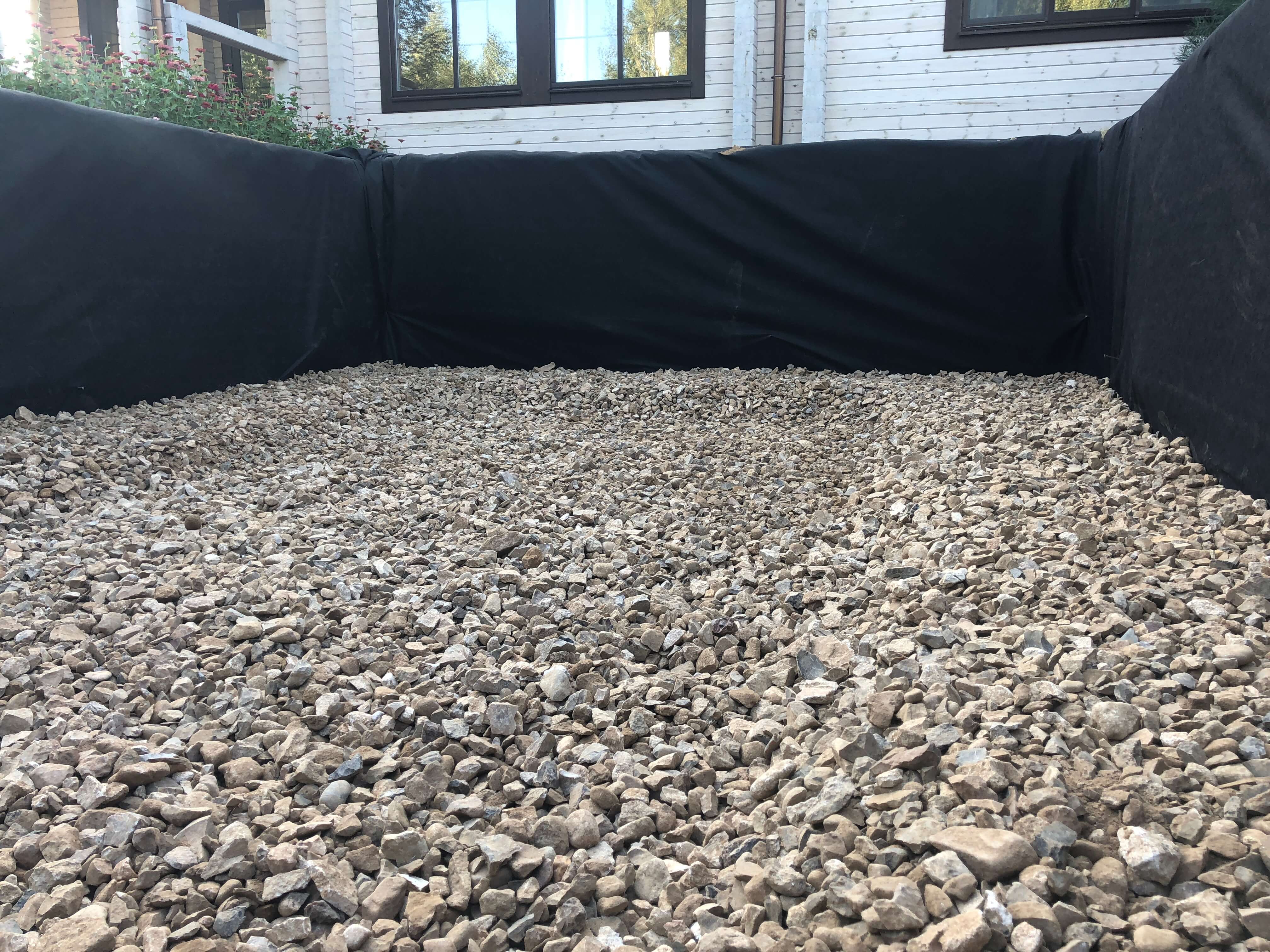

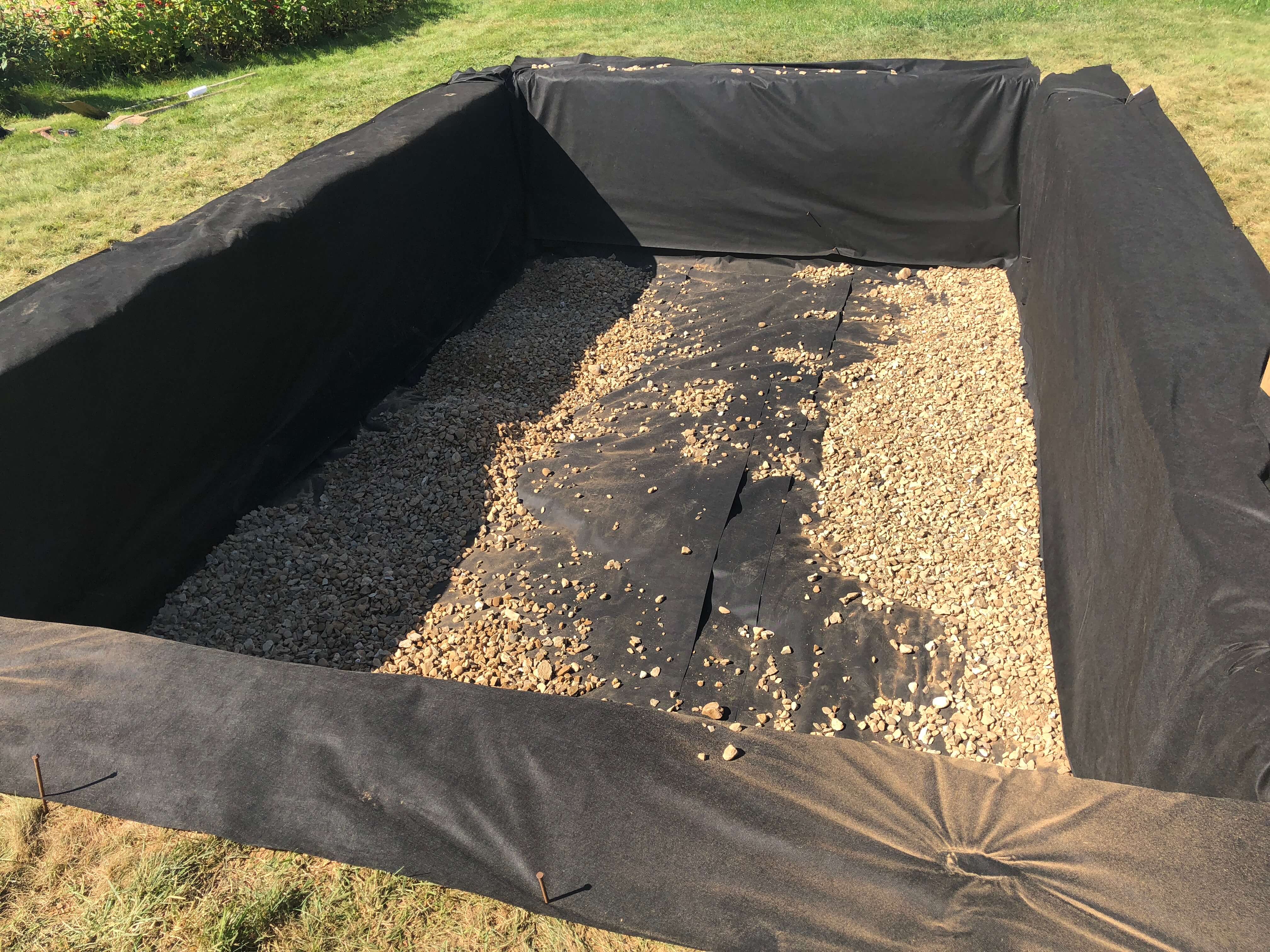

УЛОЖИТЬ ГЕОТЕКСТИЛЬ И ЗАСЫПАТЬ ЩЕБЕНЬ ПО ВСЕМУ ПЕРИМЕТРУ УГЛУБЛЕНИЯ. Закройте все стенки ямы геотекстилем. Засыпку щебня нужно произвести на высоту указанную в чертежах. Середина ямы должна быть засыпана меньше, чем края. Указанные в чертежах высоты засыпки не предусматривают дальнейшую усадку щебня (и всей брусовой обвязки), так как должна быть произведена качественная трамбовка щебня.

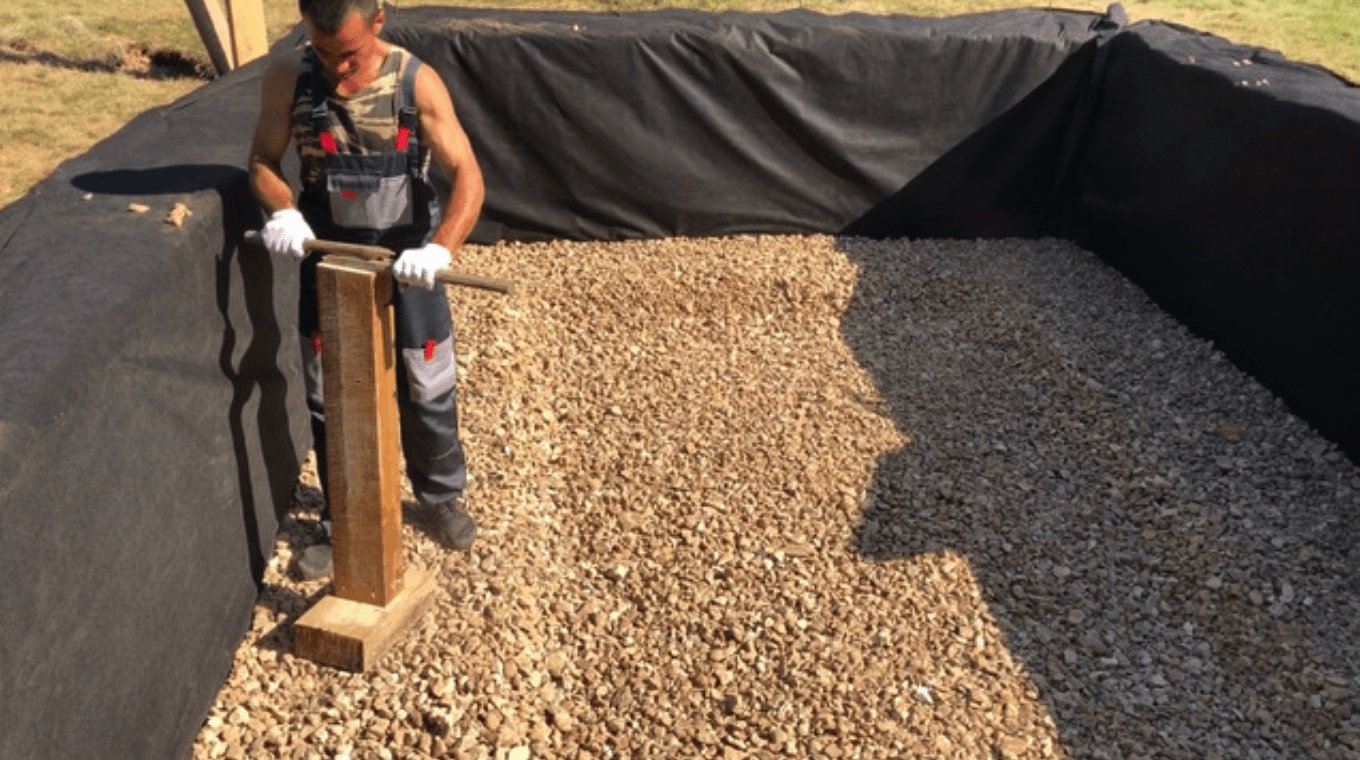

УТРАМБУЙТЕ ЩЕБЕНЬ ПО ПЕРИМЕТРУ. Хорошо трамбуя подсыпку необходимо выйти на уровень высоты указанный в чертежах.

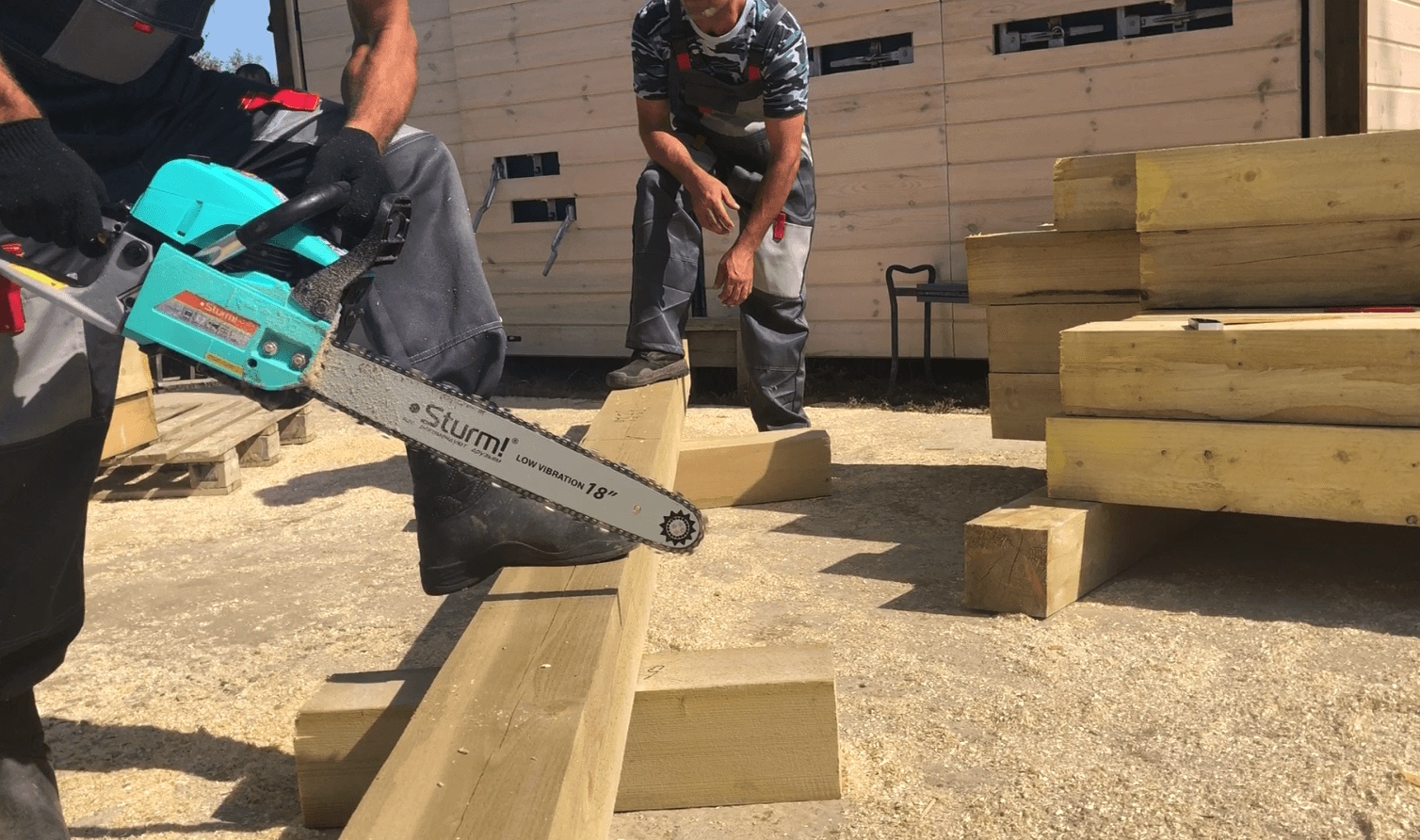

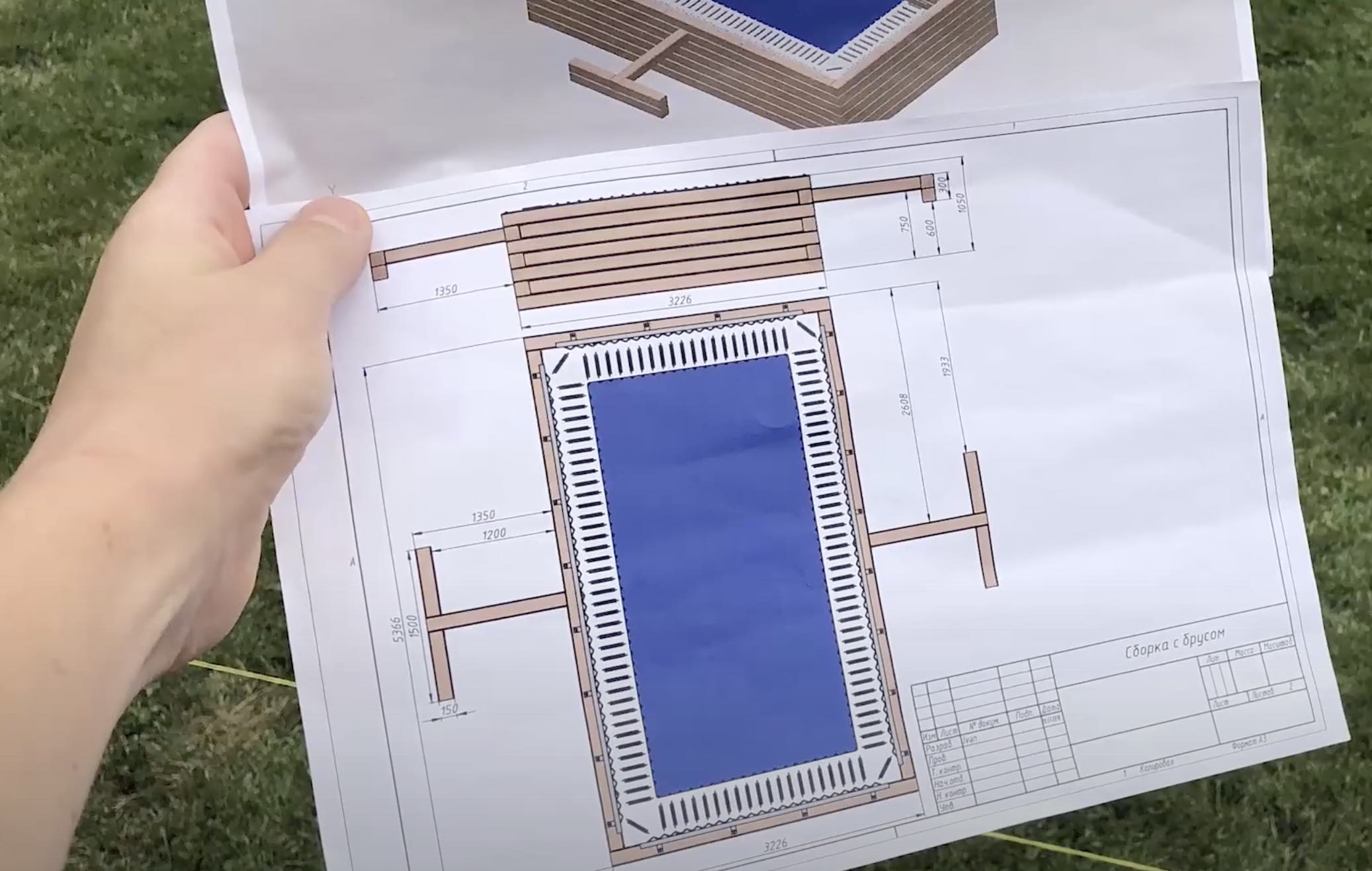

ПОДГОТОВЬТЕ И НАРЕЖЬТЕ БРУС СОГЛАСНО РАЗБРУСОВКИ (спецификации из комплекта чертежей). Подготовка бруса так же подразумевает его отбор по качеству, покрытие огне-биозащитой после нарезки.

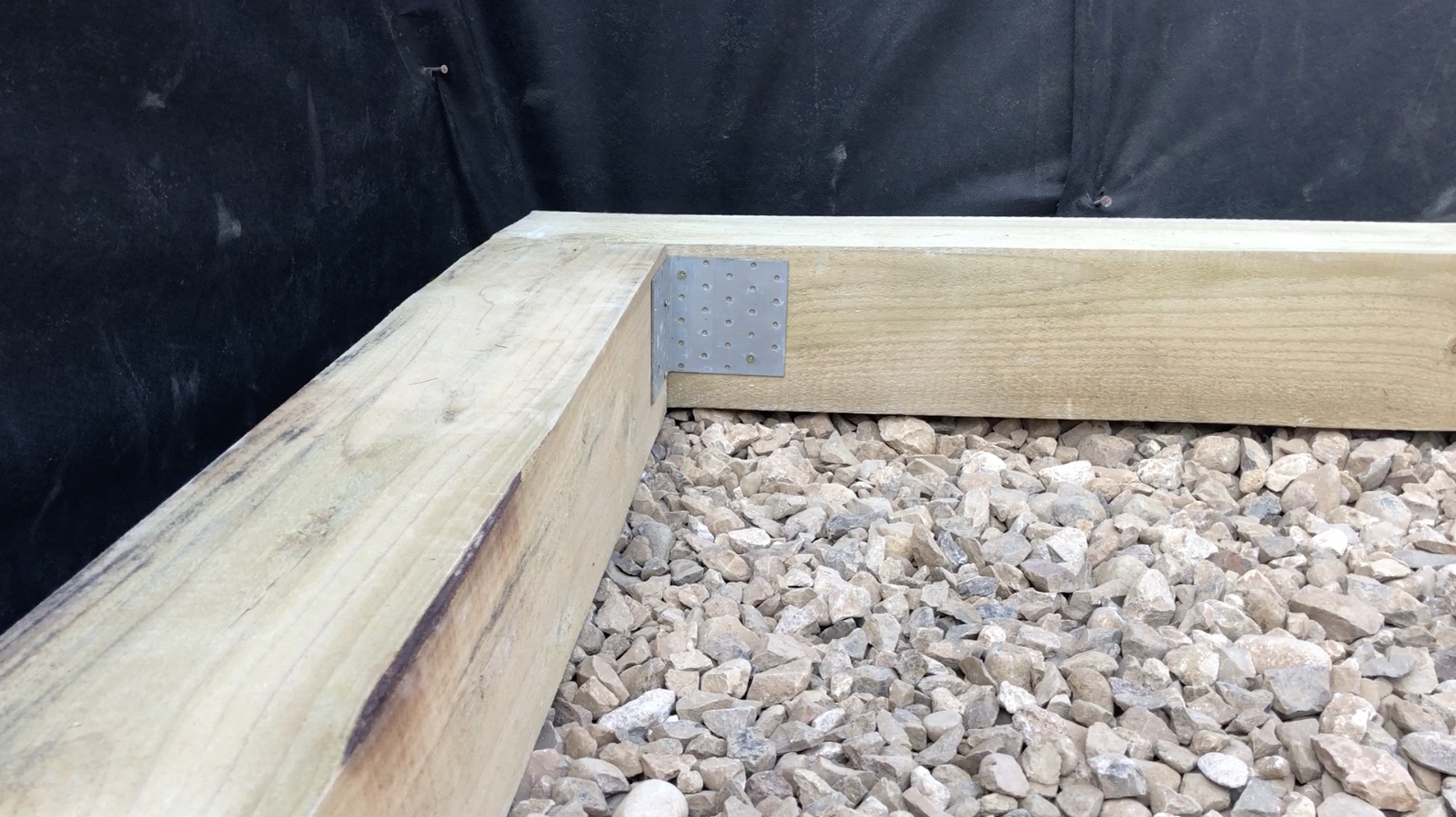

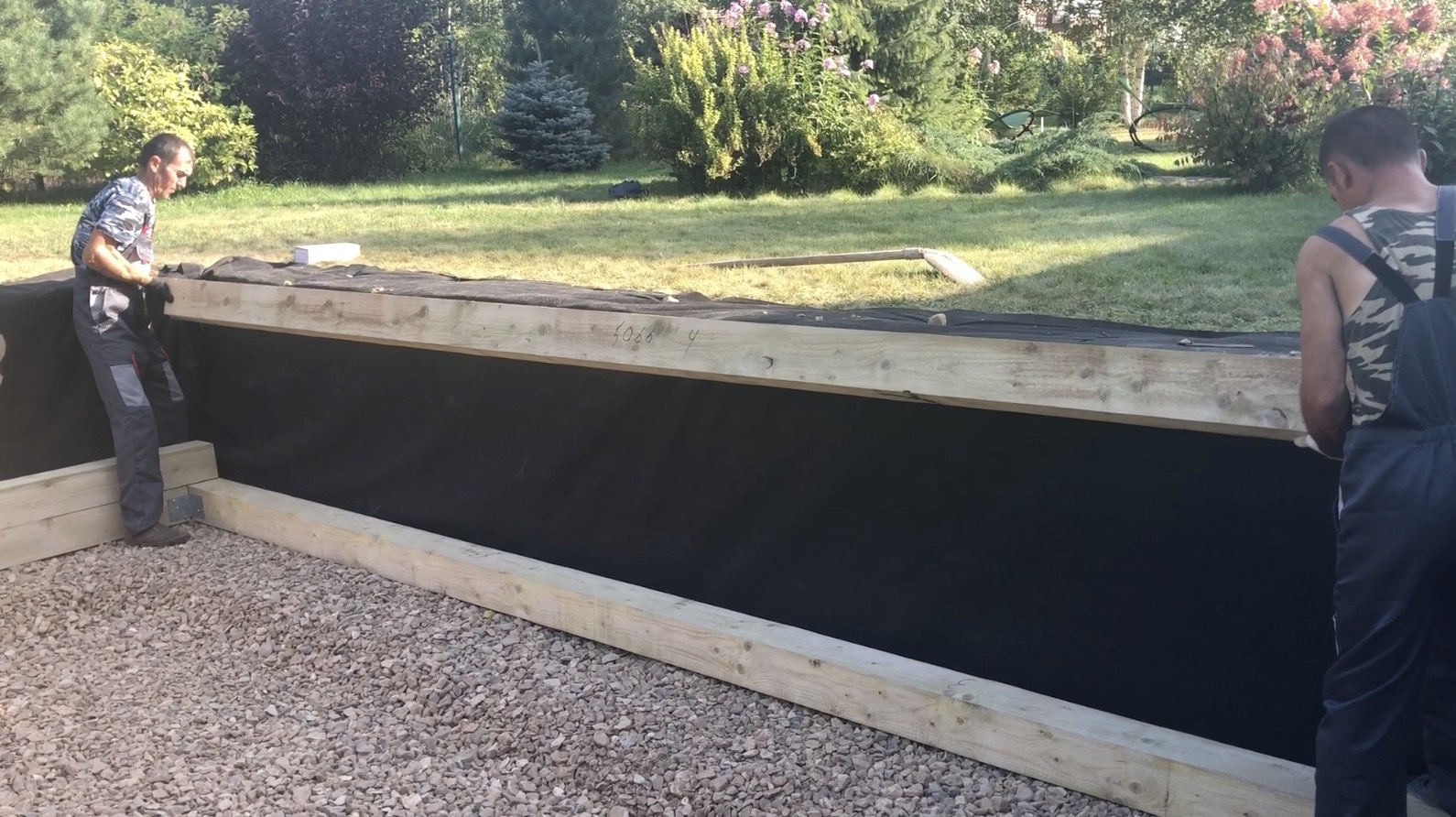

НАЧИНАЙТЕ УКЛАДКУ БРУСА СОГЛАСНО РАЗМЕРНОЙ СПЕЦИФИКАЦИИ. Первый венец необходимо стянуть монтажными уголками.

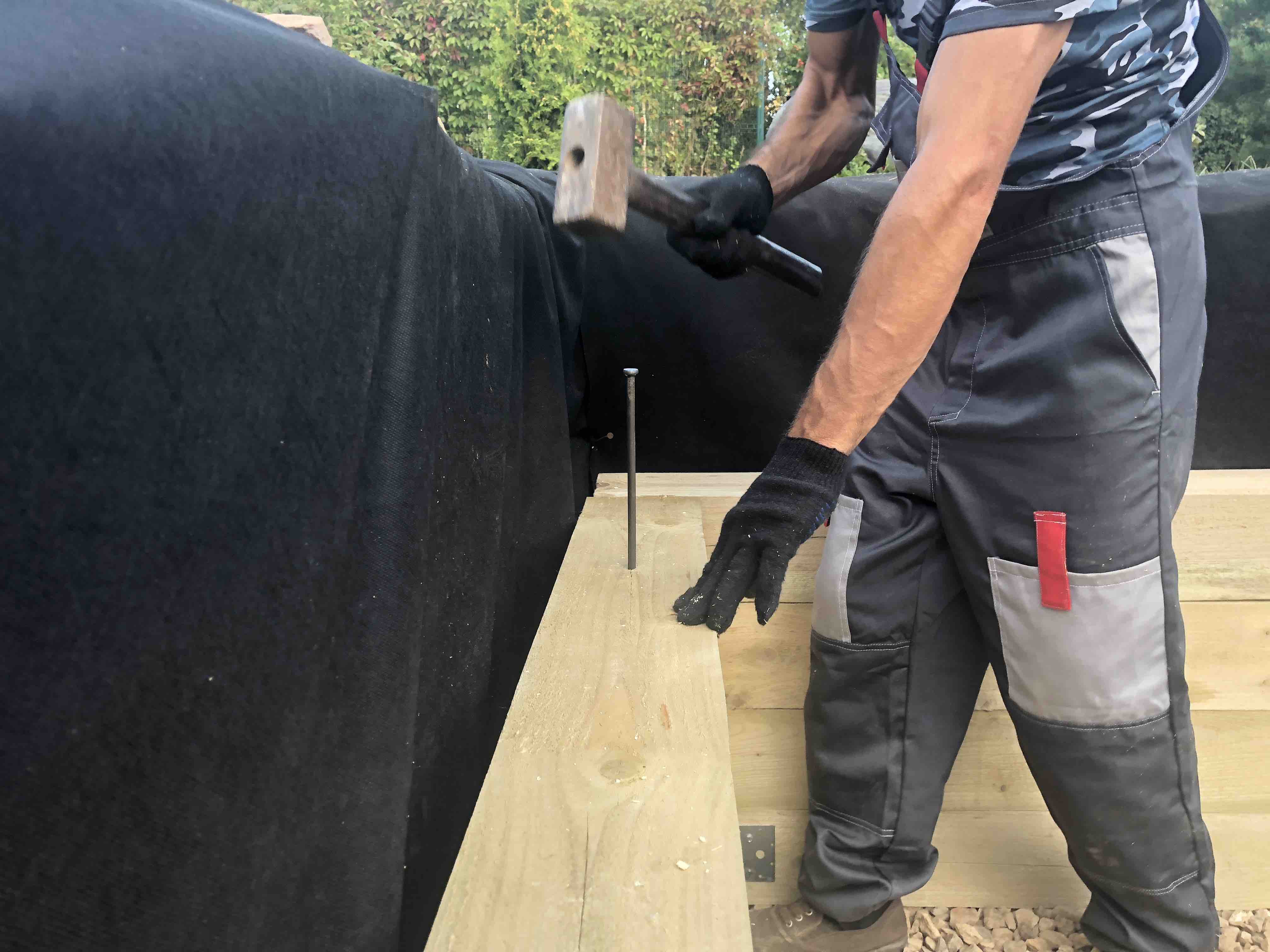

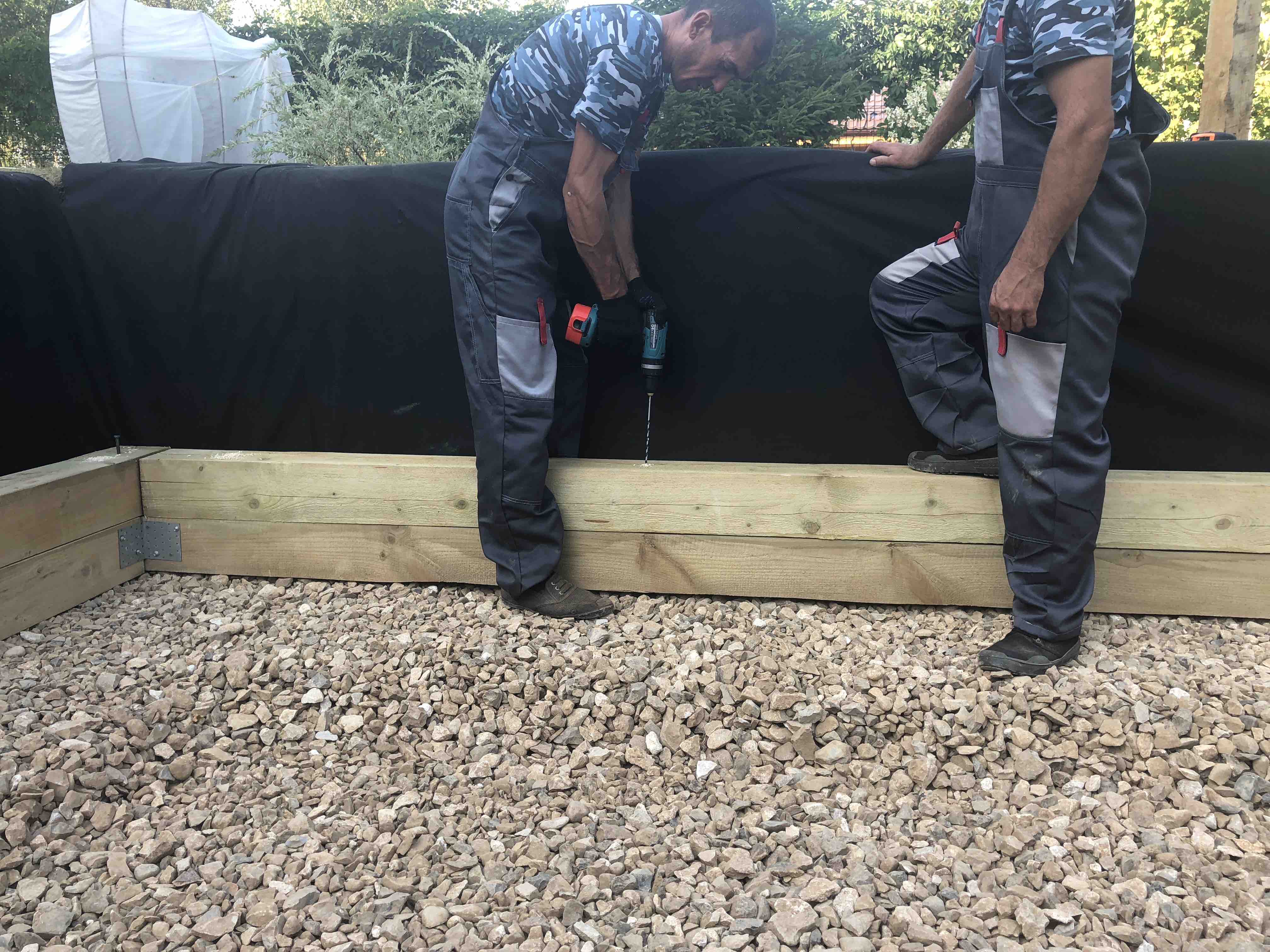

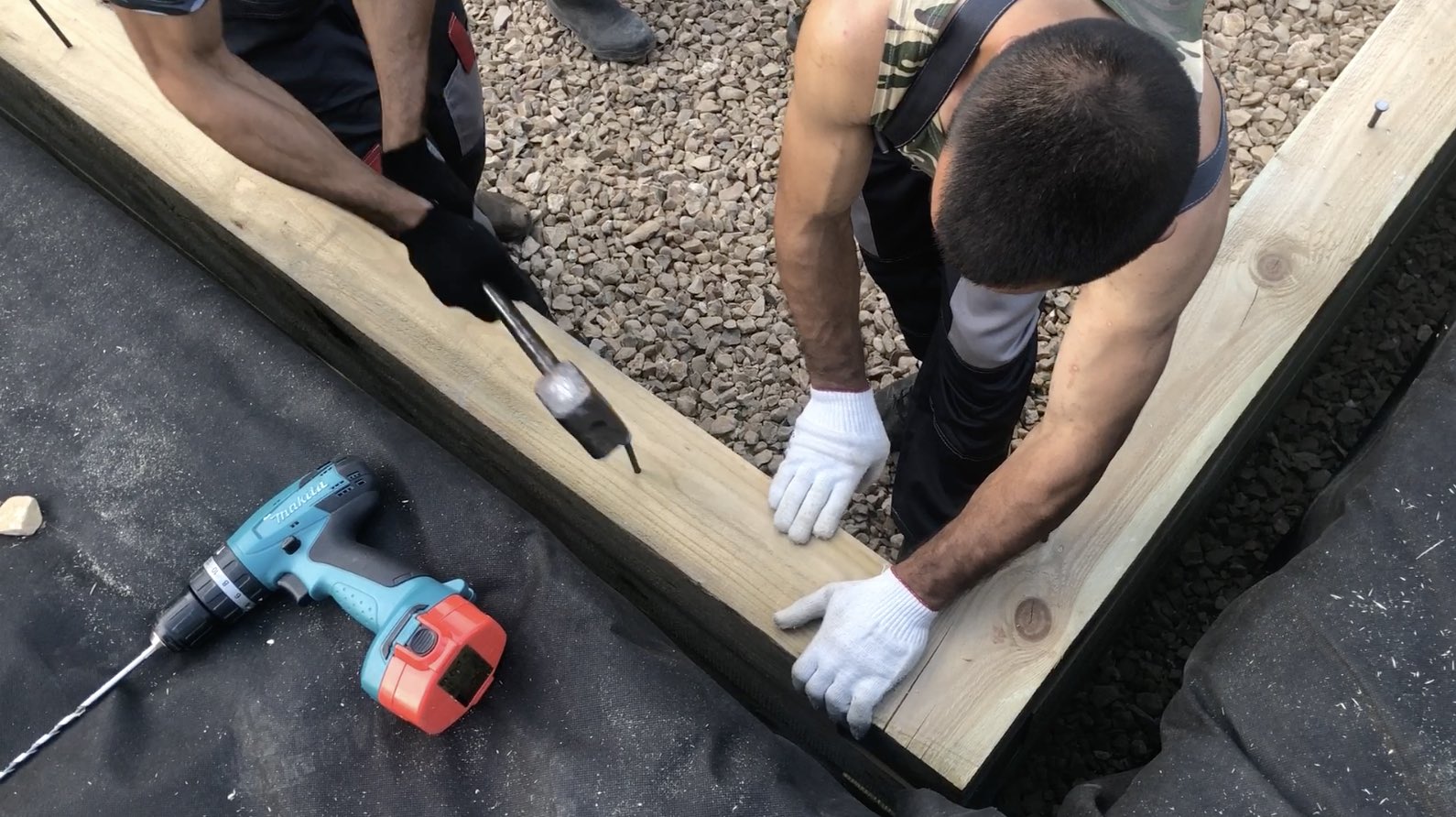

СКРЕПЛЯЙТЕ ВЕНЦЫ МЕЖДУ СОБОЙ. Перед скреплением с помощью гвоздей, произведите сверление отверстий сверлом несколько меньшим по диаметру, чем гвозди.

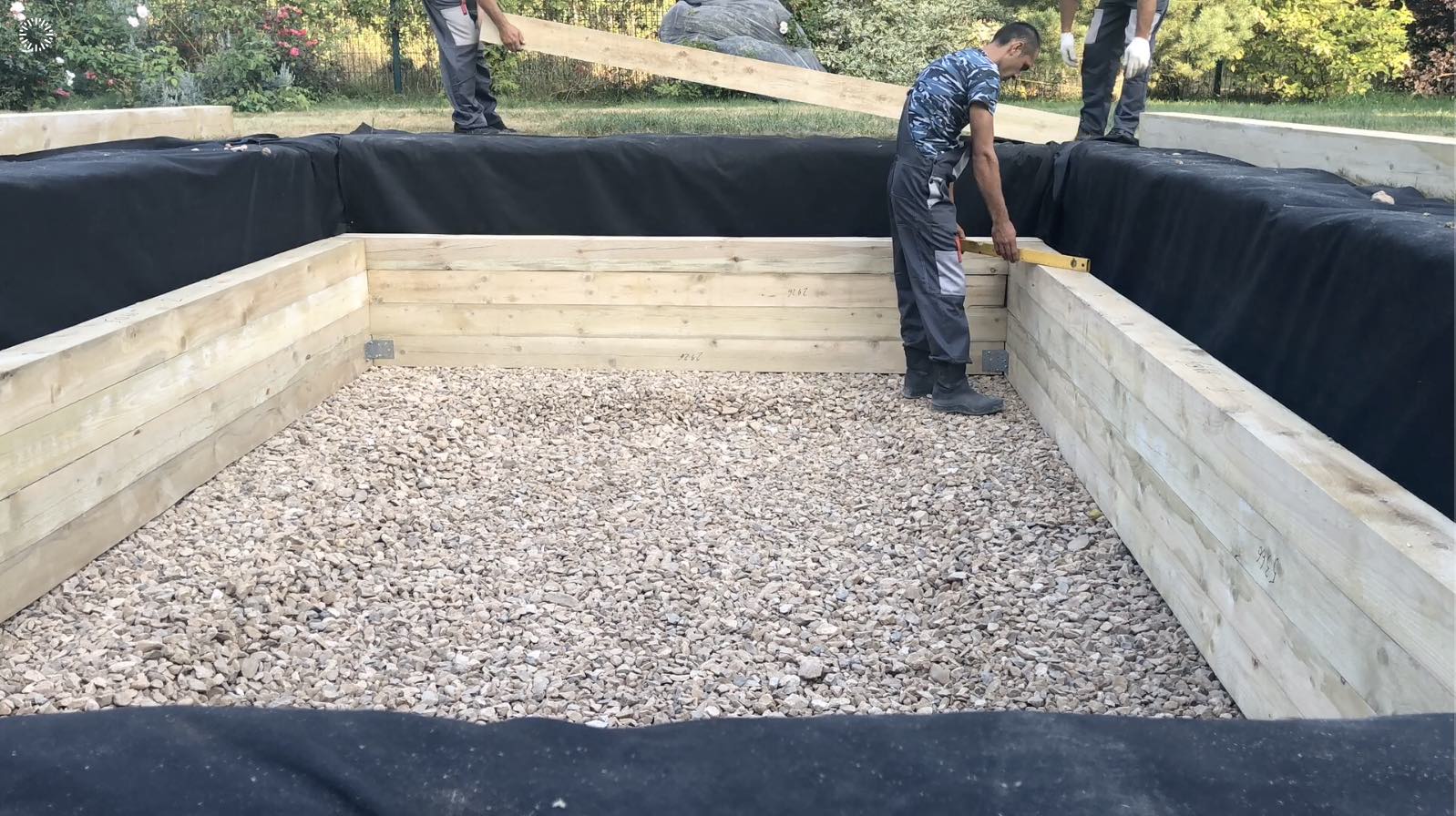

ПРОВЕРЯЙТЕ УРОВНЕМ ГОРИЗОНТАЛЬНУЮ ЛИНЕЙНОСТЬ. Скрепляйте между собой брус до предпоследнего венца.

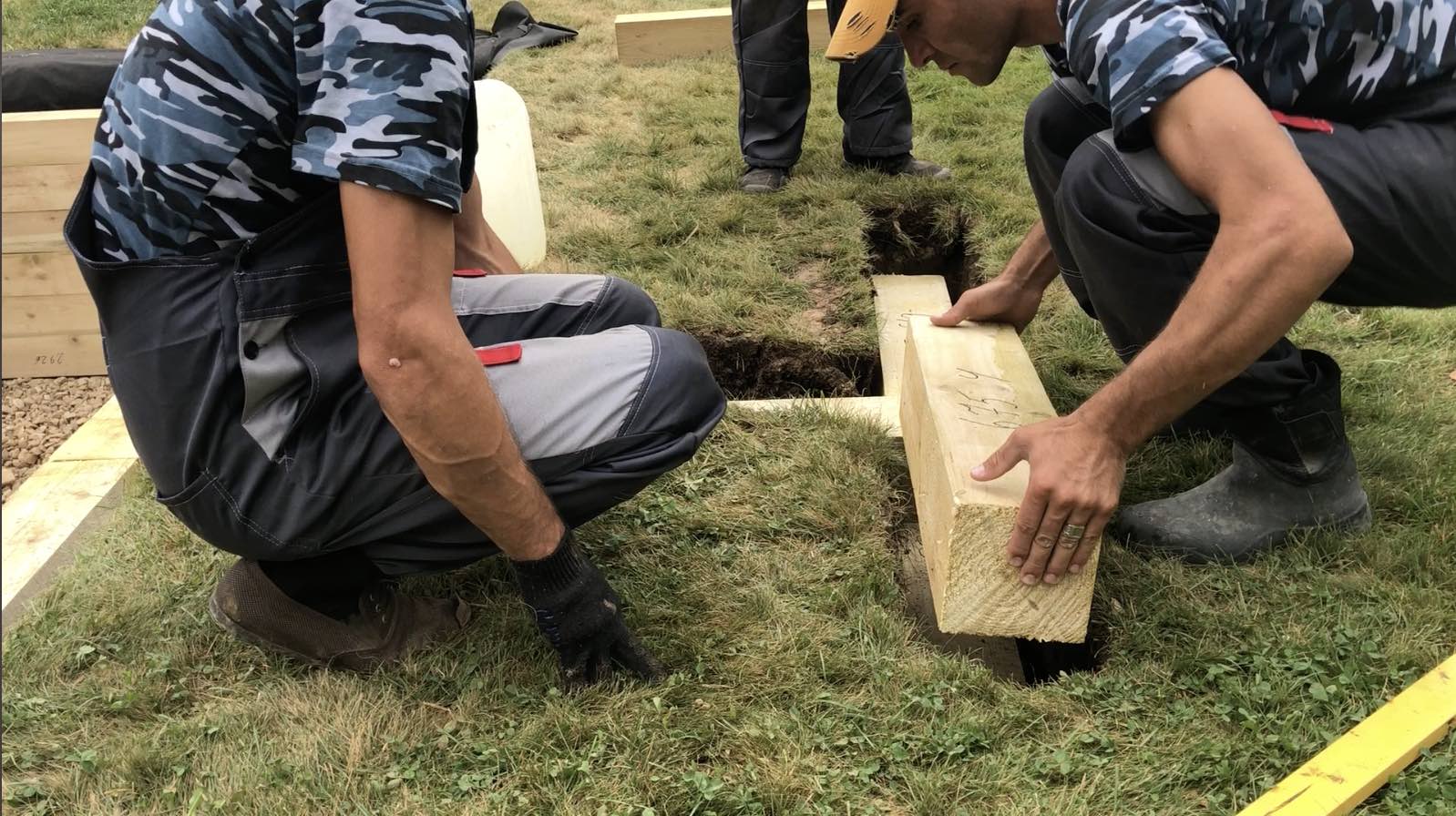

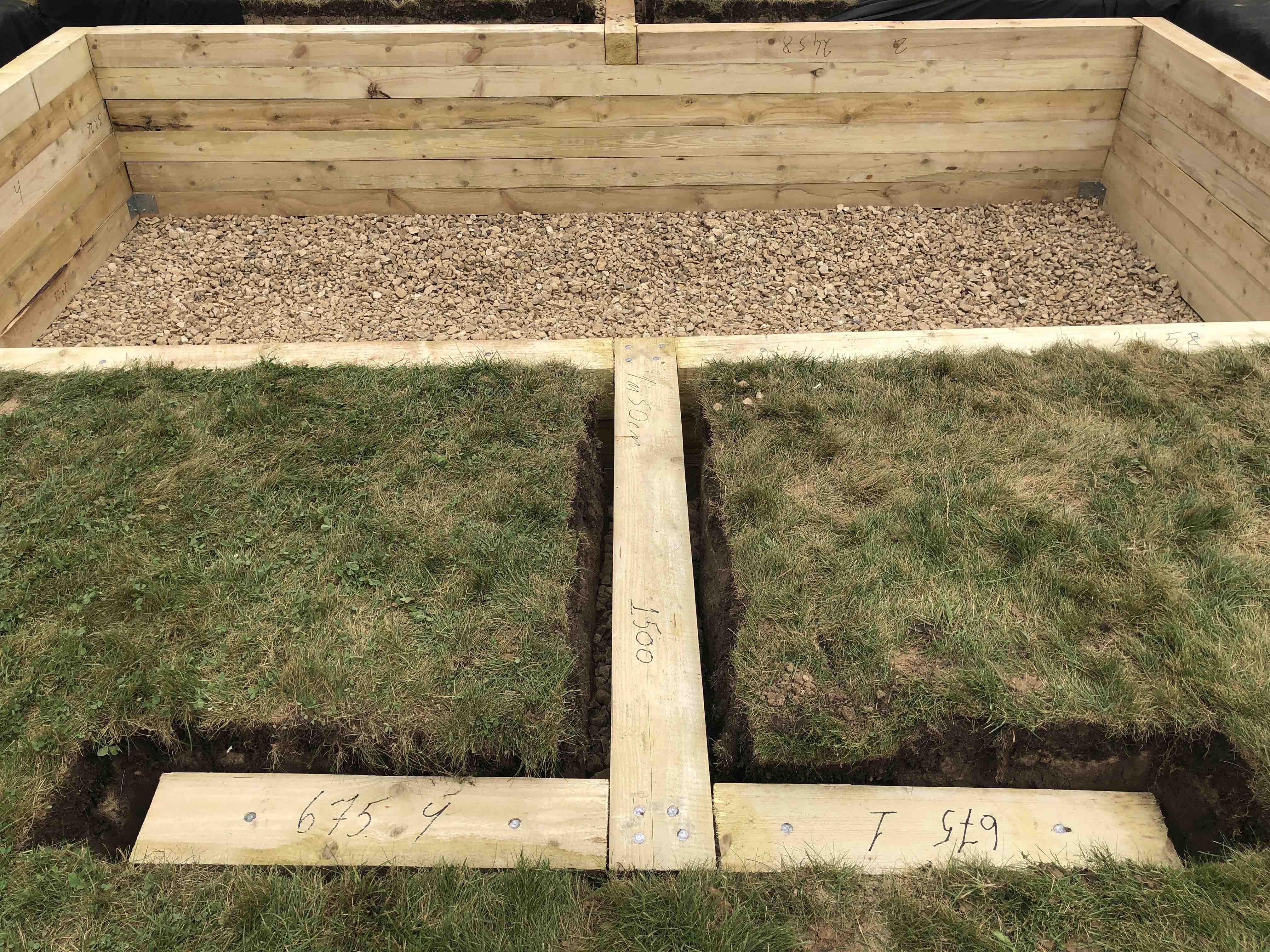

«КРЫЛЬЯ». Частично извлеките грунт под устройство «крыльев» усиливающих каркас на сжатие от работы батутных пружин при прыжках. Уложите и скрепите между собой элементы образующие «крылья» деревянной коробки вашего будущего батута. «Крылья» соединяются с предпоследним венцом.

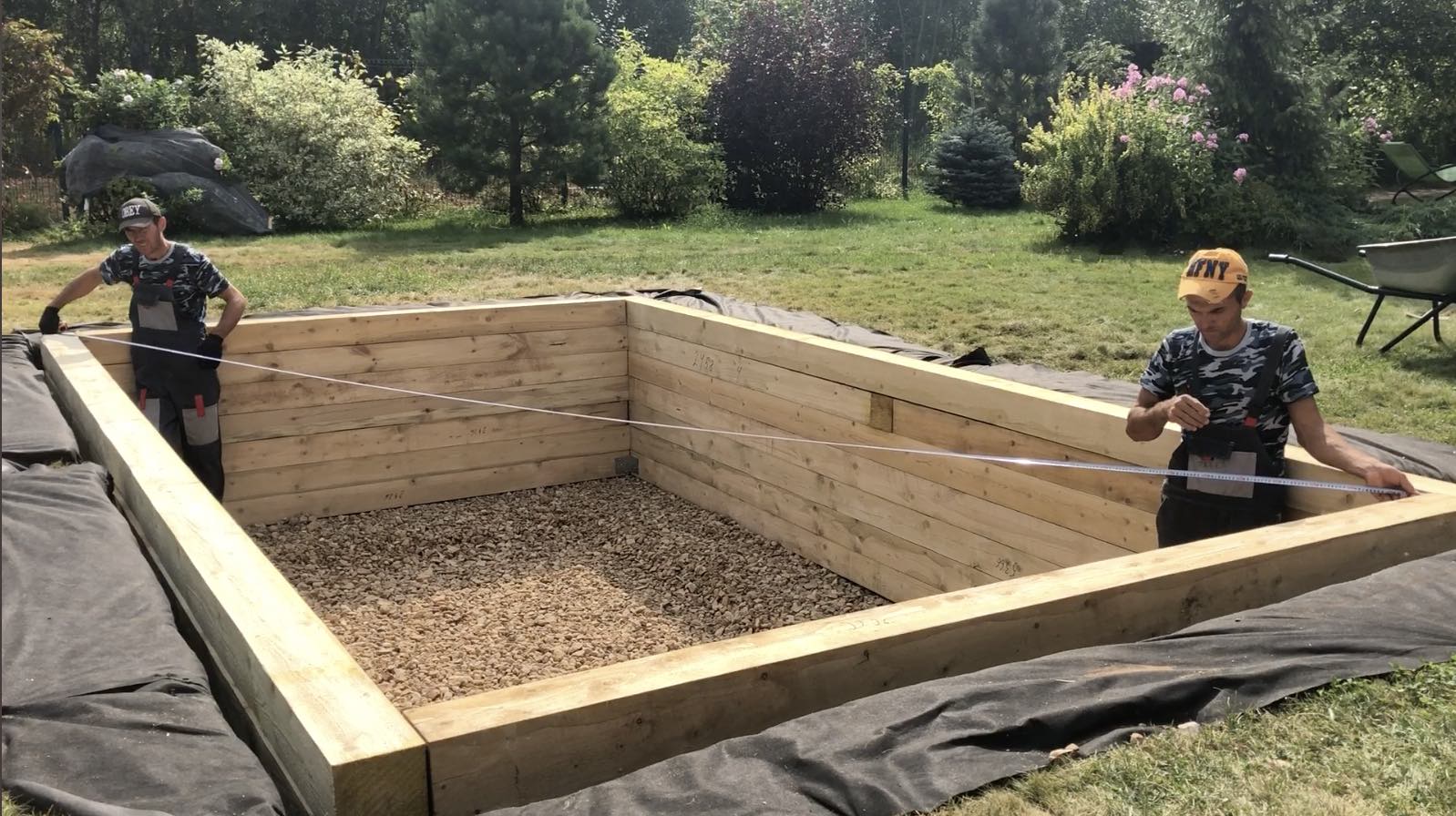

ПОСЛЕДНИЙ ВЕНЕЦ. Хорошо проверьте диагонали последнего венца перед его фиксацией. Дополнительно венец необходимо стянуть монтажными уголками.

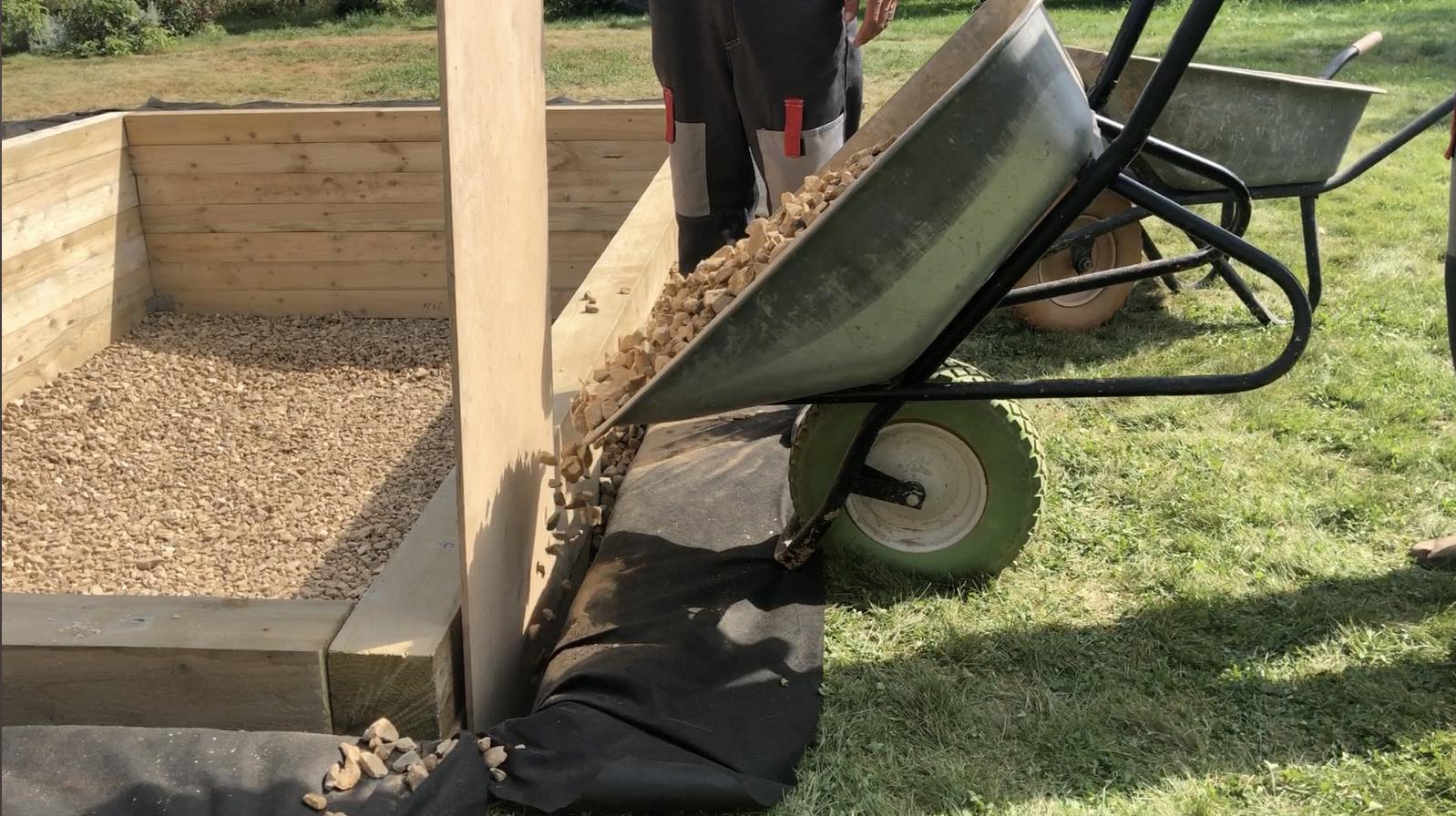

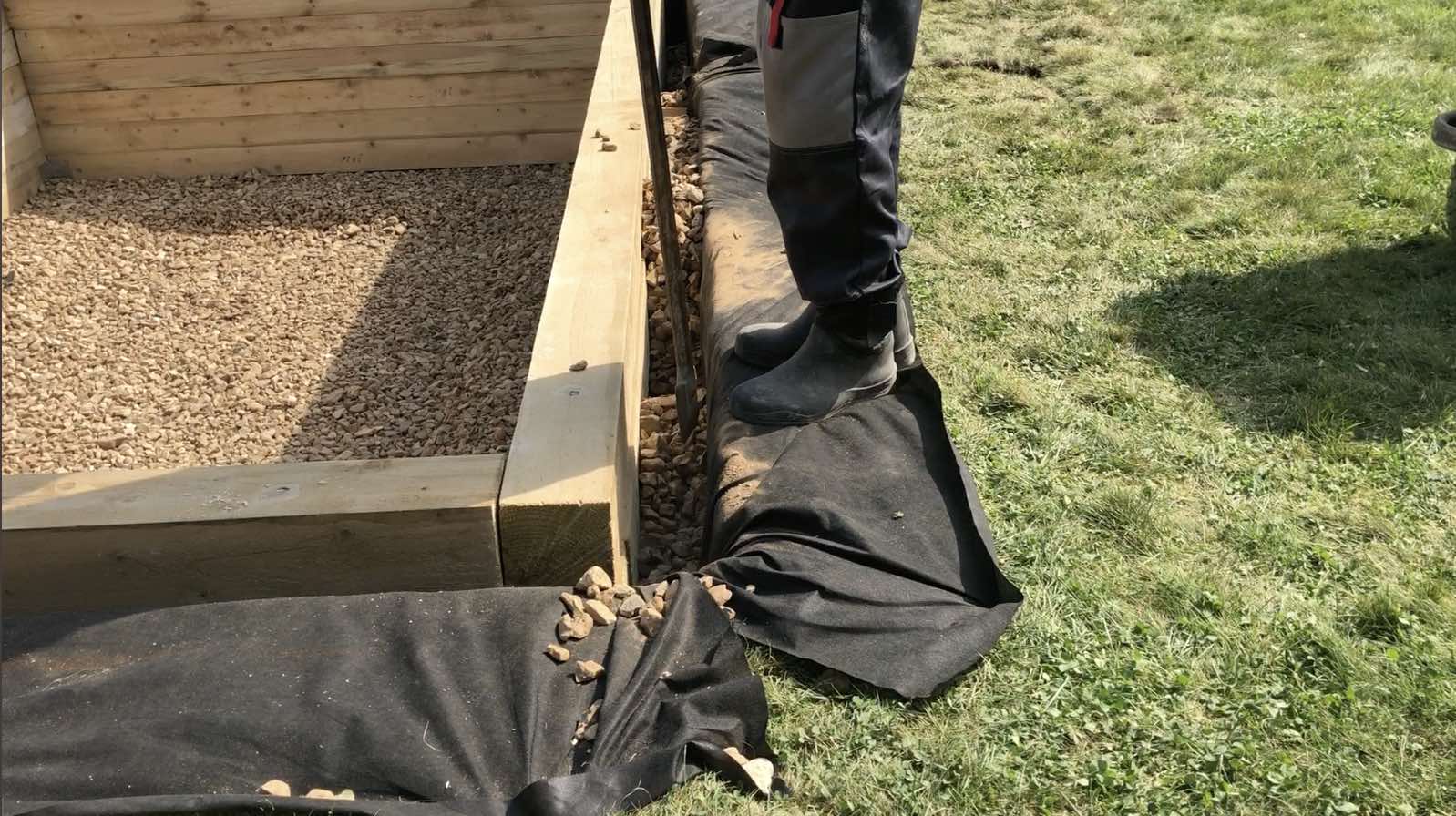

ЗАСЫПКА И ТРАМБОВКА ЩЕБНЯ ВОКРУГ КАРКАСА и «КРЫЛЬЕВ». Засыпьте и хорошо утрамбуйте щебень вокруг получившегося деревянного каркаса и «крыльев», между брусом и гео-текстильной тканью.

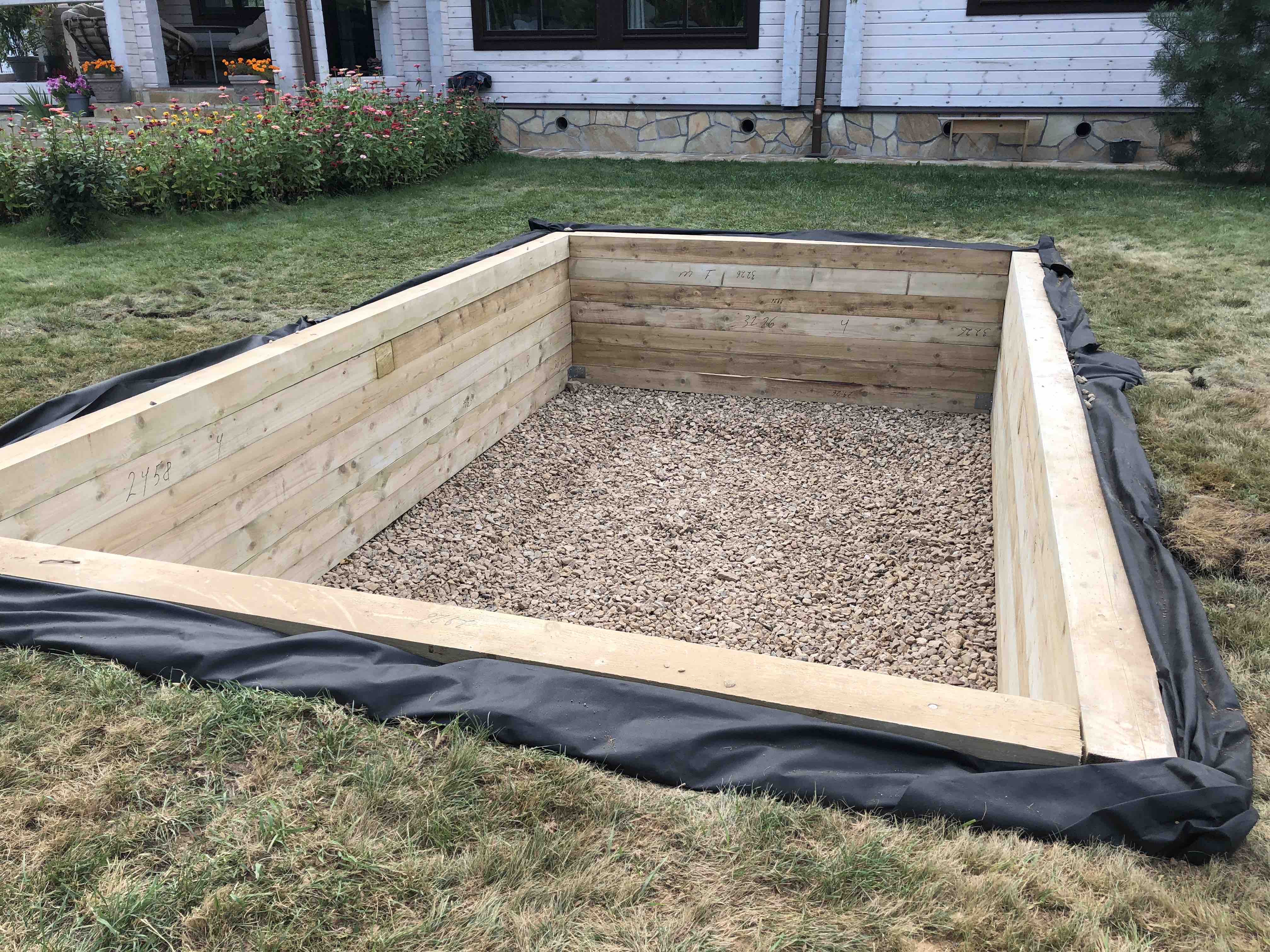

НАКРОЙТЕ ГЕОТЕКСТИЛЕМ ЩЕБЕНЬ ПО ВЕРХНЕМУ ПЕРИМЕТРУ.

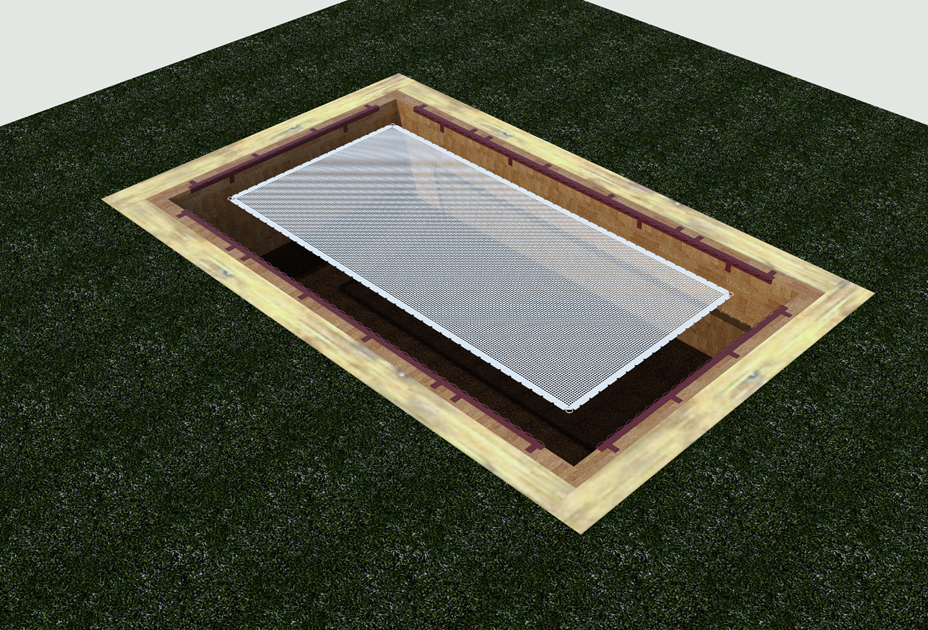

В итоге верх брусового каркаса должен оказаться выше уровня земли на 5см. Уложите по периметру доску из хвойных пород деревьев толщиной 5 сантиметров, шириной 30-31 сантиметр, предварительно обработав её антикорозийном составом (например СЕНЕЖ),заподлицо с брусом. Получившаяся изоляция дополнительно защитит матики батута от влаги, а так же обеспечит прямую горизонтальную линию основания для них.

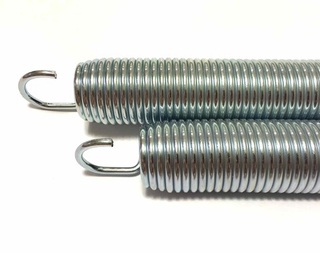

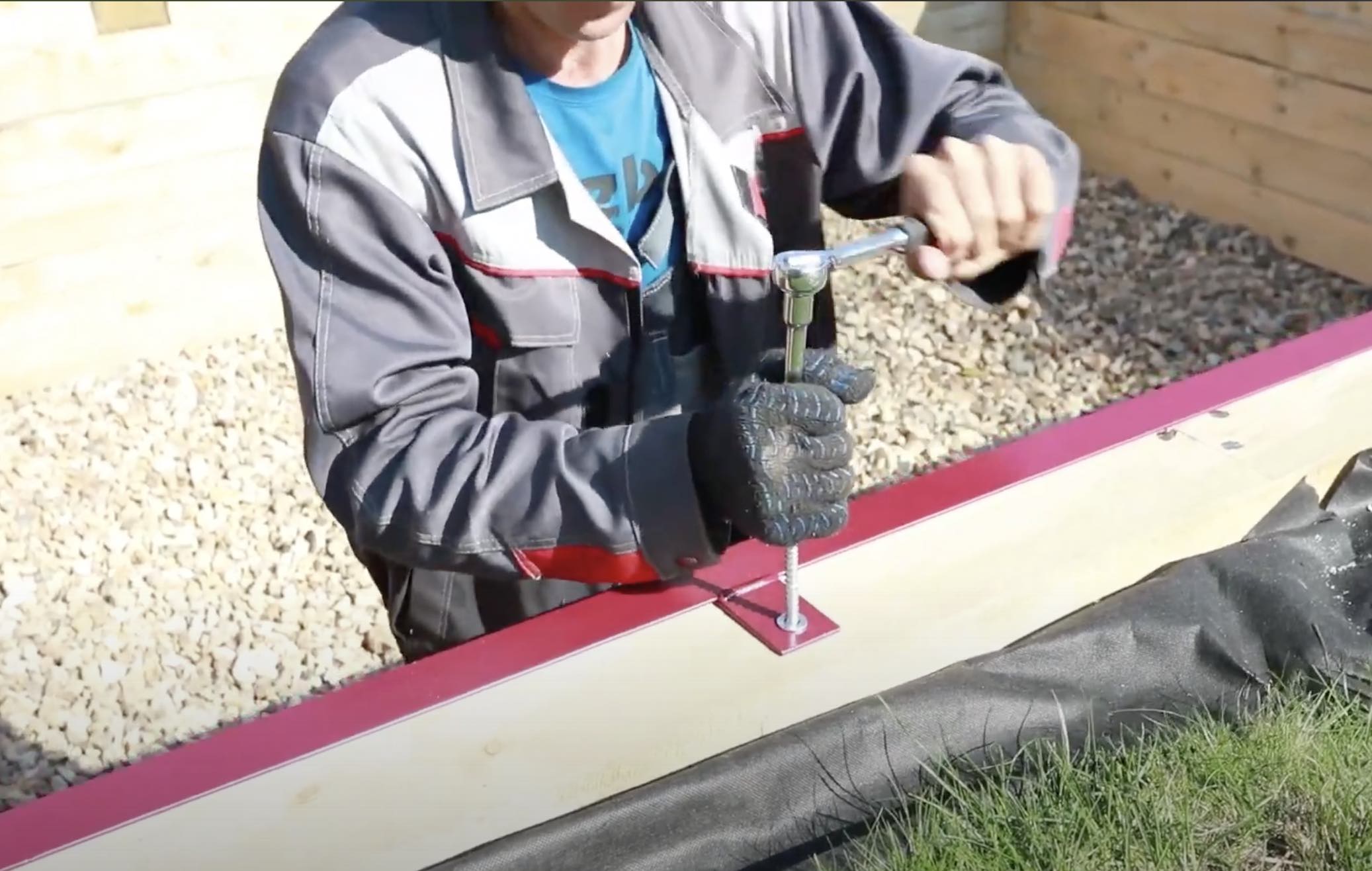

МОНТАЖ МЕТАЛЛИЧЕСКИХ УГОЛКОВ И ВСЕГО КОМПЛЕКТА ВСТРОЕННОГО БАТУТА. Смонтируйте согласно инструкции по монтажу металлические уголки, установите батутные пружины, батутную сетку и маты безопасности.

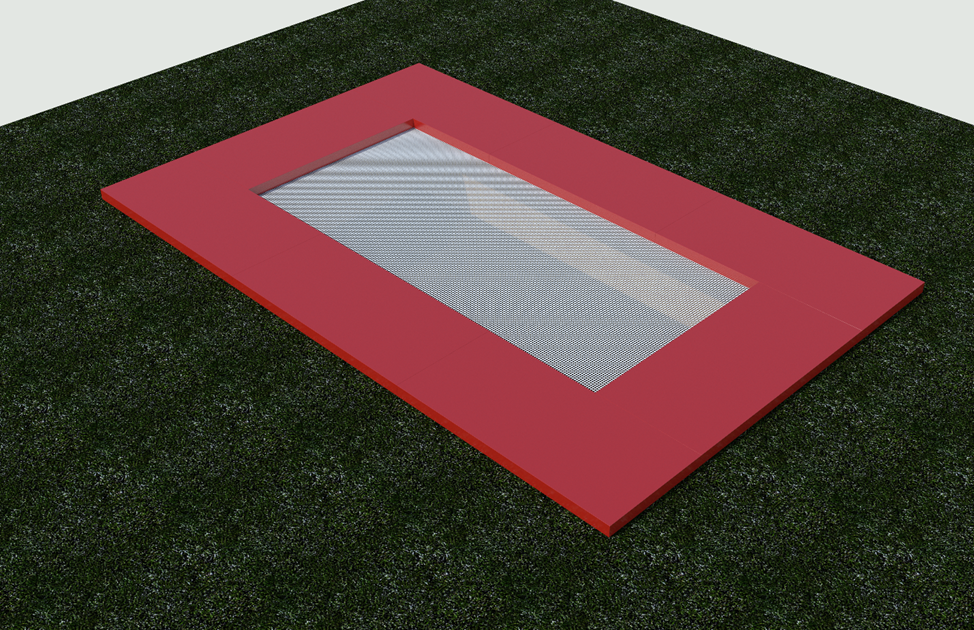

МОНТАЖ МАТОВ БЕЗОПАСНОСТИ. Соединить все маты между собой по периметру батута. Затем аккуратно, не сдвигая средних матов, от соединить угловые маты и убрать их в сторону. На оставшихся средних и торцевых матах, закрепить боковые части с лентой липучкой (клапаны) с помощью саморезов по дереву (3шт на одну сторону) в брус и доску. Затем снова установить угловые маты на место.
На зимнее время нужно будет убирать маты, сетку и пружины. На их место мы можем установить металлоконструкцию (профильные трубы с шагом 600-700мм, с центральной поддержкой в яме). Сверху закрепить листы ОСБ на эти трубы и накрыть чехлом.
__________________
В приведенном примере, стоимость работ по изготовлению встраиваемого батута (на сентябрь 2018 года, в Московской области) составила:
МАТЕРИАЛЫ:
- Брус 3.1 м/куб. - 25 000 руб.
- Труба дренажная 11 м. - 990 руб.
- Геотекстиль - 4 150 руб.
- Щебень 4 м/куб. - 8 000 руб.
- Огнебиозащита для бруса - 1 860 руб.
Итого материалы: 40 000 руб.
РАБОТЫ:
- Доставка и разгрузка материалов - 3 000 руб.
- Выемка грунта 27 м/куб. - 27 000 руб.
- Укладка геотекстиля - 2 000 руб.
- Подсыпка щебнем 4 м/куб - 2 000 руб.
- Нарезка бруса и устройство брусовой обвязки - 22 000 руб.
- Огнебиозащита бруса - 3 000 руб.
- Монтаж уголков - 4 000 руб.
- Монтаж батутной сетки, пружин, матиков - 2 000 руб.
Итого работы: 65 000 руб.
ИТОГО: 105 000 рублей.
__________________
Примечание: По такому же принципу собирает брусовые каркасы для батутных ям американский MaxAir-Trampoline
