Гибка стальных труб по радиусу - на заказ

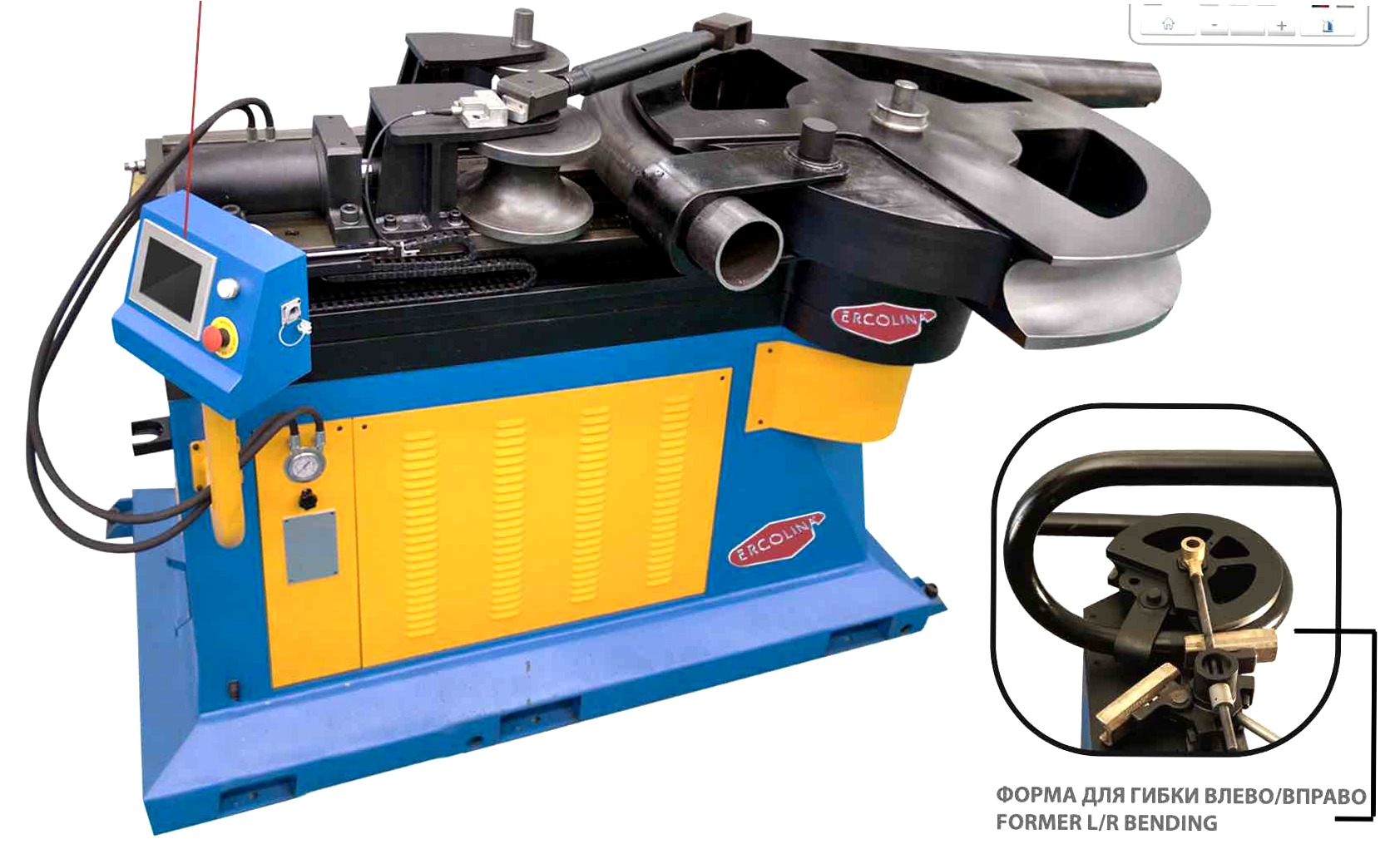

Бездорновый трубогиб с ЧПУ - станок для гибки труб

Гнем круглые и профильные трубы со следующими параметрами:

  • Круглые, плоскоовальные, овальные, квадратные и прямоугольные трубные заготовки - металлические профили разного сечения и диаметра от 12 до 76 мм (ВГП-трубы до ДУ 65 включительно);
  • Детали длиной до 6 метров;
  • Радиусы: от 36 до 420 мм (в зависимости от сечения, марки стали и толщины стенок).

Гарантируем высокое качество сгибов, за счет использования высокоточных трубогибов с ЧПУ итальянского бренда Ercolina, что позволяет поддерживать высокую повторяемость вальцованных по радиусу изделий и производительность работы, соблюдение промышленных стандартов.

Услуги по гибке стальных труб (вальцовке) по радиусу на трубогибе с ЧПУ

"Холодная" бездорновая гибка трубного стального проката по заданному постоянному радиусу – осуществляется методом механической "намотки" труб на технологические оснастки разных радиусов, на нужные углы, без применения нагрева металла.

Работа осуществляется по чертежами заказчика. Нужный радиус трубных заготовок должен быть указан по оси – центральной части сгибаемой плоскости.

Услуги по гибке (вальцовке) труб на трубогибе

МИНИМАЛЬНЫЙ ЗАКАЗ - 20 000 ₽. ТЕСТОВОЕ ИЗГОТОВЛЕНИЕ  - 4 000 ₽.

Закажите изготовление отводов, согнутых профилей, комплектующих или конструкций из трубного проката квадратной, прямоугольной, круглой или плоскоовальной формы.

Предприятие занимается комплексной металлообработкой и предлагает: порошковую покраску изделий, сверление отверстий, сопряжение (стыковку), ленточно-пильную резку и сварку металла, в т.ч. аргоном.

ПОДДЕРЖИВАЕМ ПОСТОЯННОЕ СОТРУДНИЧЕСТВО И ОБЕСПЕЧЕНИЕ ЗАИНТЕРЕСОВАННЫХ ПРЕДПРИЯТИЙ СЕРИЙНЫМИ ПАРТИЯМИ МАЛОТОННАЖНЫХ КАРКАСОВ.

Цена за один сгиб/изгиб
Предзаказ
В наличии
Цена: по запросу
Цена за один сгиб/изгиб
Предзаказ
В наличии
Цена: по запросу
Цена за один сгиб/изгиб
Предзаказ
В наличии
Цена: по запросу
Ранее просмотренные
ОПИСАНИЕ КАТЕГОРИИ

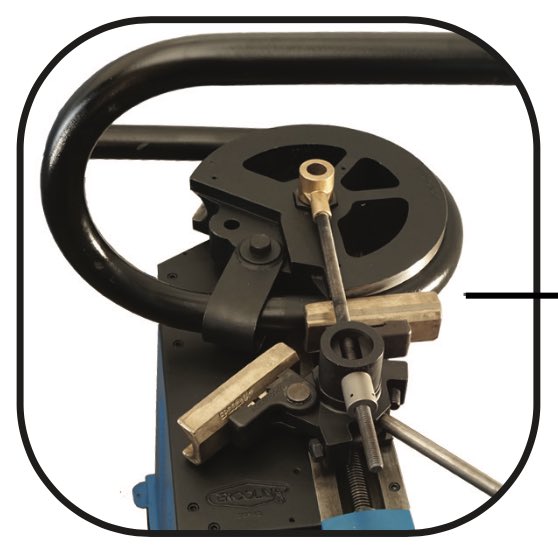

Форма (оснастка) для трубогиба

Технология бездорновой гибки труб (особенности)

осуществляется методом "намотки" на форму (оснастку), позволяет получать более низкую себестоимость работ, так как, не требует дополнительных приспособлений и временных затрат на применение инструментальных вставок типа "дорна" или иных заполнителей. Из недостатков гибки без дорна можно выделить: меньшую стабильность металла в зоне деформации (локальное сминание стенок тонкостенных труб). Из преимуществ: более высокая скорость выполнения операций, а так же, в случаях наличия у труб сильно выпирающего внутреннего сварного шва или нестабильной толщины стенок, это не представляет технических сложностей (при гибке таких труб с дорном возможно застревание последнего, вплоть до невозможности проведения работ).

Применение итальянских технологий позволяет успешно вальцевать многие типы полнотелых и пустотелых (в т.ч. тонкостенных) труб без дорна, с применением технических наработок и технологий производителя оборудования.

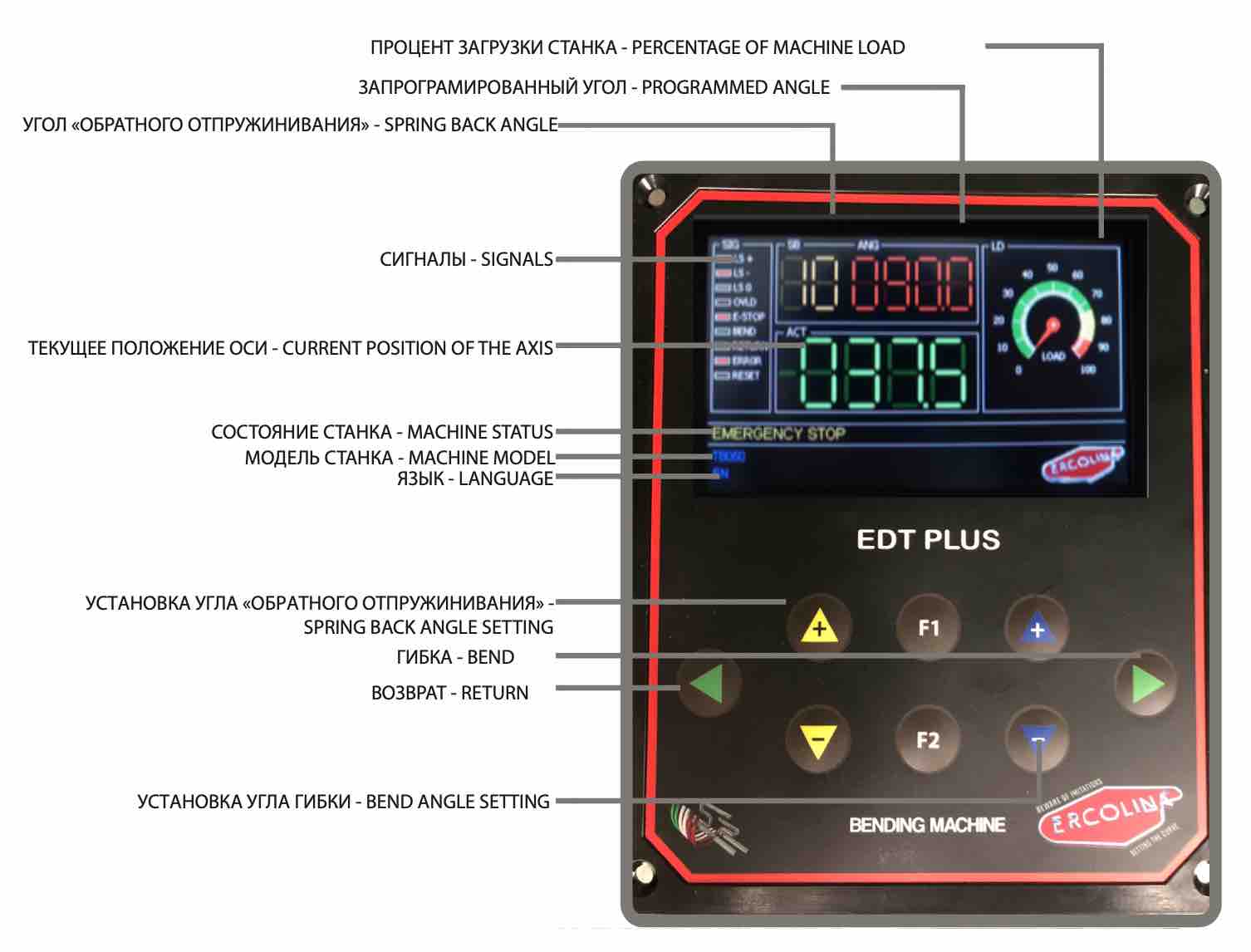

Так выглядит панель числового программного управления (ЧПУ) технологичного трубогиба

Панель числового программного управления (ЧПУ) современного трубогиба

Числовое программное управление (ЧПУ) трубогибочных станков позволяет:

  • задавать нужный "угол пружинения" (отпружинивания), для упреждения возможного угла разгибания труб ("отдачи"), на который разгибается согнутая труба после процесса сгибания, за счет упругости конкретной марки стали (материала). Как правило, "угол пружинения" вычисляется опытным путем, после проведения тестовых гибок;
  • смещать (позиционировать) заготовку в нужном положении;
  • выставлять скорость гибки;
  • выбирать дюймы или миллиметры;
  • запоминать программу (значения углов) для тех или иных заготовок;
  • записывать количество операций и время их проведения;
  • напоминать оператору о необходимости технического обслуживания станка по времени использования или по количеству произведенных операций;
  • удаленно управлять станком;
  • пр.

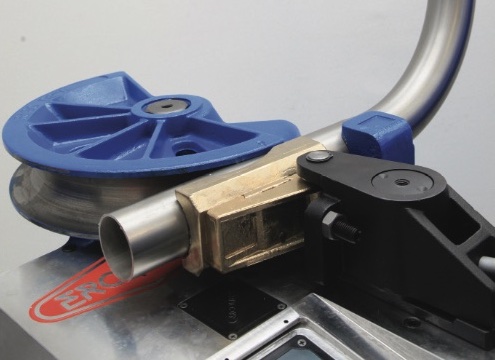

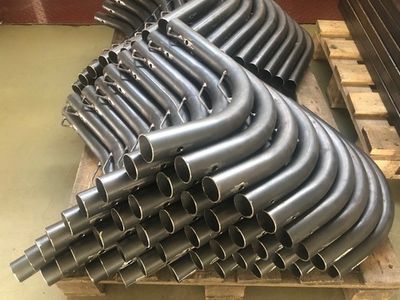

Гибка (вальцовка) стальных круглых и профильных труб по радиусу на трубогибе с ЧПУ

Основные вопросы, которые необходимо согласовывать для работ по гибке (вальцовке) труб:

  • Диаметр, тип сечения (круглый или профильный)

  • Материал (марка стали)

  • Радиус гиба по центральной оси (CLR)

  • Толщина стенки металла

  • Исходная длина заготовки

  • Объем работы (кол-во изделий)

  • Чертежи: обозначение мест и количества изгибов, сколько нужных радиусов на изделии

  • Вычисление минимально возможного радиуса сгибания (в случае такой необходимости), определяется соотнесением требуемого радиуса к диаметру трубы и толщине ее стенки.
